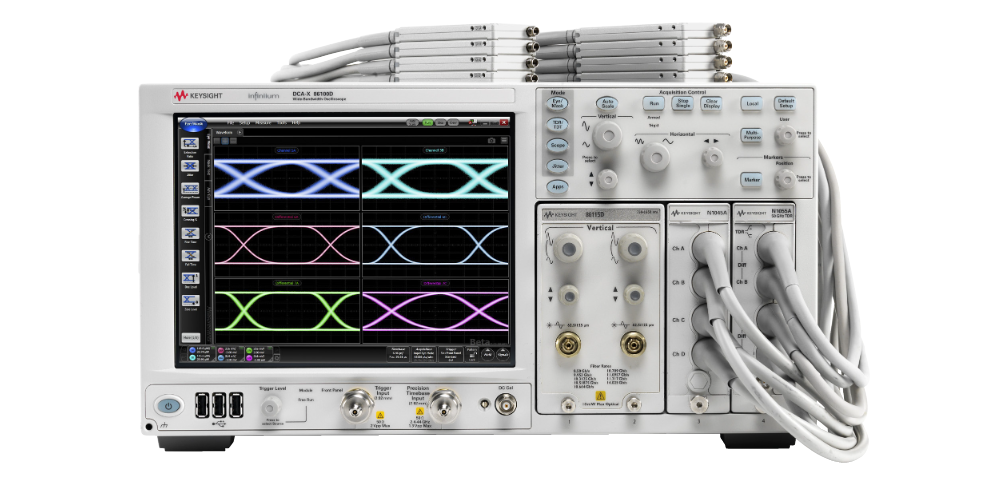

86100D示波器的使用方法。86100D是基于采樣信號分析技術的數字通信系統測試儀，其主要應用于高速串行數據傳輸系統的設計、測試和驗證。下面將詳細介紹86100D示波器的使用方法。
一、86100D示波器的主要特點
86100D示波器具有以下幾個主要特點：
支持從50 Mb/s到80 Gb/s范圍內的所有數據速率測試；
可以實現多種光學和電氣接口,如SFP+,QSFP+,DDR3、USB,HDMI等；
高精度的噪聲分析與自動校準功能。
基于以上特點，使用86100D示波器進行數字通信系統測試時需要注意以下幾個方面：
確定測試需求：包括被測設備的速率范圍、接口類型、測試模式、測試量化誤差要求等；
連接設備：根據被測設備的接口類型，選擇相應的連接方式，并使用正確的連接線；
設置示波器參數：通過前面板使能界面或者遠程控制（如LabVIEW），設置好示波器相關參數，包括時間、電壓尺度、觸發源等；
啟動測試：?jiǎn)?dòng)被測設備并開始測試；
分析測試結果：通過示波器顯示評估測試結果，判斷是否符合要求，及時調整參數或者被測設備。
二、86100D示波器的使用步驟
以下是使用86100D示波器的詳細步驟：
1.連接被測設備
根據被測設備的接口類型和信號特性，選擇正確的連接線和連接方式，將被測設備與示波器連接。注意需要按照被測設備的相應操作說明進行準確、穩定地連接。
2.設置觸發源
在高速串行數據傳輸系統測試中，觸發源設置非常關鍵，對測試結果影響很大。在設置觸發源時，需要考慮到被測設備發送數據的特點，如數據時鐘、差分信號等，可以通過示波器前面板或遠程控制軟件LabVIEW等設置。
3.設置時間和電壓尺度
在設置時間和電壓尺度時，需要考慮到被測設備發送數據的頻率和振幅等特性。如果在視窗內找不到信號，則需要改變時間尺度，試圖擴大視窗范圍；如果信號幅度非常小，則需要適當調整示波器的電壓尺度。
4.執行起始模式和觸發設置
在示波器啟動后，需要設置好其起始模式和觸發設置。通常情況下，選擇“單次”模式進行測試，并將觸發源設置為被測設備發送的時鐘信號。
5.分析測試結果
在完成以上步驟后，示波器即可開始對被測系統進行測試。這部分工作可以通過示波器前面板或者LabVIEW等遠程控制平臺進行操作。通過可視化界面可以直觀地觀察信號質量，找到問題點并進行調整。
三、注意事項
在使用86100D示波器進行數字通信系統測試時，需要注意以下幾個方面：
連接方式：為保證測試精度，應根據被測設備的屬性來選擇合適的連接方式，包括光學接口和電氣接口等；
測試頻率范圍：需要與被測設備的信號頻率匹配，否則無法有效檢測出問題；
觸發門限：正確設置觸發門限可以保證信號的完整性，從而更好地進行分析；
防守積和噪聲：在進行高速數傳測試時，靠近示波器的介質（如連接線）會在同時傳輸?shù)念l率上創建散射和反射。該現象不會導致明顯的問題，但如果頻率相當，則會在節奏性上導致跳動等現象。
四、總結
通過以上介紹，相信您已經了解了86100D示波器的使用方法。在使用時，需要根據被測設備的屬性進行選擇合適的連接方式，并保證所設置的觸發門限、時間/電壓尺度以及起始模式都正確。最后，根據測試結果和顯示信息，調整系統判斷其表現是否滿足要求。
