多數示波器上常見的基本測量指標，有哪些？
基本測量

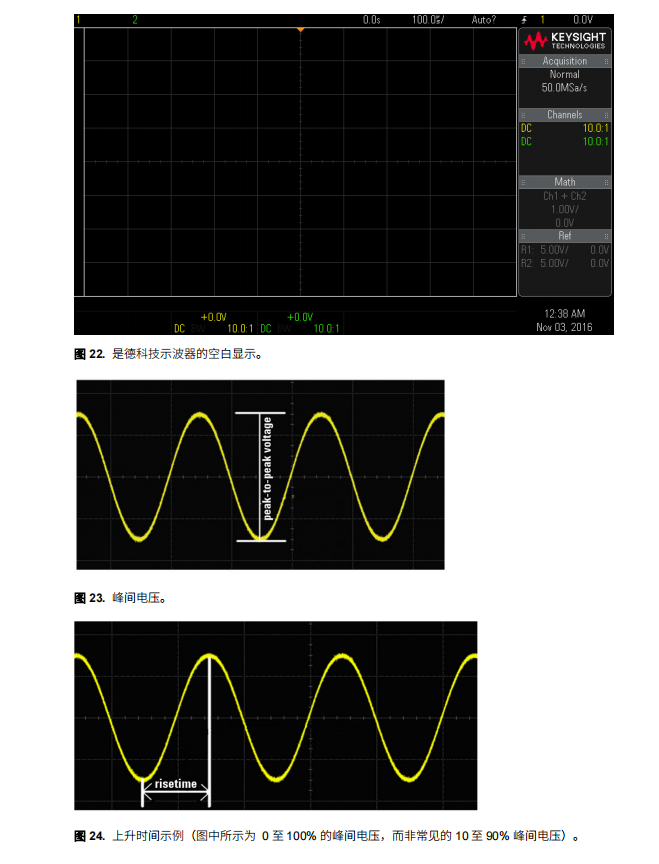

使用數字示波器可以對波形執行廣泛的測量。 測量的范圍和復雜程度取決于示波器的功能集。 圖 22 顯示 的是 Keysight 8000 系列示波器的空白顯示。 注意屏幕最左側列出的測量按鈕/圖標。 可以使用鼠標將這些 圖標拖到波形上，測量結果就會被計算出來。 這些圖標也很方便，因為圖標本身就能告知您正在進行什么 測量。
峰間電壓: 該測量用于計算一個波形周期上的低電壓和高電壓之間的電壓差。
電壓有效值 :該測量用于計算波形的電壓有效值。 該數量值隨后被用于計算功率。
上升時間:該測量用于計算信號從低壓到達高壓所需的時間。 通常通過計算從 10% 的峰間電壓上升到 90% 的峰間電壓所需 的時間來計算。
脈寬:正脈寬測量通過計算峰間電壓從 50% 上升到最大電壓、然后又降回 50% 標記處所需的時間來計算脈寬。 負脈寬測量通過計算波形從 50% 的峰間電壓下降到最小電壓、然后又返回到 50% 標記處所需的時間來計算 脈寬。
周期:該測量用于計算波形的周期。
頻率:該測量用于計算波形的頻率。 該列表旨在讓您了解多數示波器上可用的測量類型。 不過，大多數示波器可執行的測量還有更多。
基本數學函數
除了上述測量外，您還可以對波形執行許多數學運算。 演示實例包括：
傅里葉變換:使用此數學函數可以查看構成信號的頻率。
絕對值:此數學函數用于顯示波形的絕對值（在電壓方面）。
積分:此數學函數用于計算波形的積分。
加法或減法:可以使用這些數學函數添加或減去多個波形并顯示所得出的信號。 再說一次，這些函數只是示波器可提供的測量和數學函數的一小部分
