隨著光通信技術的發展，光模塊的速率和容量不斷提高，對光模塊的性能測試也提出了更高的要求。其中，RINxOMA 是一種重要的性能指標，它定義了光模塊輸出的光信號在接收端產生的噪聲功率與信號功率之比，反映了光模塊的噪聲性能和信號質量。RINxOMA 的值越小，表示光模塊的噪聲越低，信號質量越高。

RINxOMA 的測試方法在 IEEE 802.3 規范中有詳細的定義和要求。簡單來說，RINxOMA 的測試方法是將光模塊輸出的光信號通過偏振控制器和光分路器反饋回光模塊，并用示波器采集眼圖數據，計算出 RINxOMA 的值。然而，傳統的 RINxOMA 測試方法存在一些缺點，例如：

?  需要多個儀器和設備，如 BERT、示波器、偏振控制器、可調光反射器等，占用空間大，成本高，連接復雜。

?  需要手動調整偏振控制器和可調光反射器，操作繁瑣，耗時長，精度低。

?  需要對每個信號通道進行單獨測量，效率低，無法同時觀察多個通道之間的差異和相關性。

為了解決這些問題，本文介紹了一種使用 MP2110A 儀器進行 RINxOMA 測試的方法，并分析了該方法的優勢和應用場景。

MP2110A 光模塊 RINxOMA 測試方法

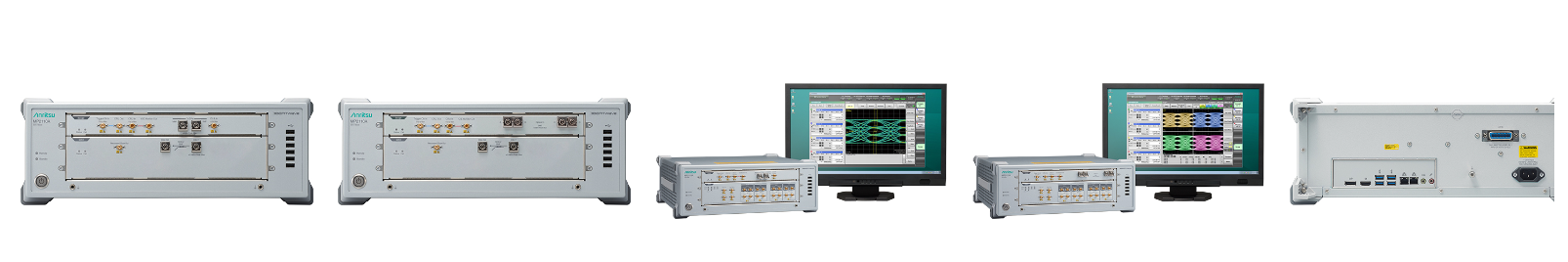

MP2110A 是一款集成了 BERT 和 4 通道采樣示波器的儀器，可以用于對 10G 至 800G 的光模塊進行 RINxOMA 測試。MP2110A 的優點是可以同時測量多個信號通道，提高測試效率和精度，降低測試成本和時間。

MP2110A 的 RINxOMA 測試步驟：

?  初始化測量環境設置，包括光模塊的波長、波特率、碼型、濾波器帶寬等參數。

?  調整偏振控制器，使光模塊輸出的光信號為固定方向的線偏振光，并用光分路器和可調光反射器將一定比例的光信號反饋回光模塊。

?  對光模塊輸入方波碼型的調制信號，該方波碼型由若干個連續的 1 和 0 組成，其基頻可以用于示波器的觸發信號。

?  用示波器采集眼圖數據，并自動計算 RINxOMA 的值，公式為：RINxOMA = 10log10[ / ]，其中 RNone 和 RNzero 分別為 1 和 0 電平的噪聲功率，OMA 為光調制幅度，BW 為濾波器帶寬。

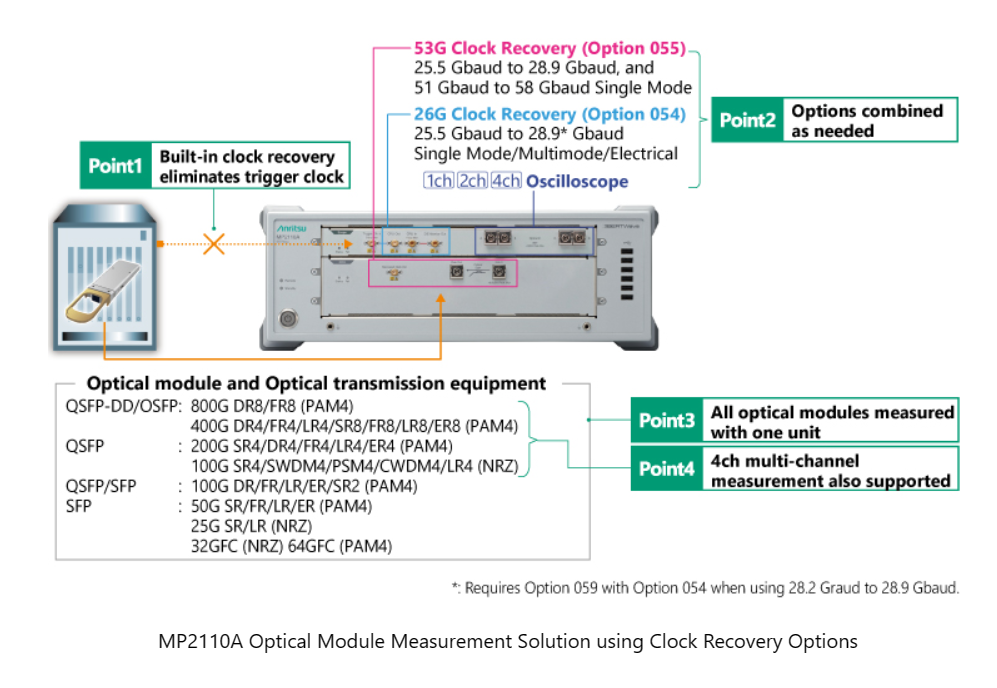

下圖是 MP2110A 光模塊 RINxOMA 測試方法的示意圖：

MP2110A 光模塊 RINxOMA 測試方法的優勢分析

?  集成了 BERT 和示波器的功能，減少了儀器和設備的數量，節省了空間和成本，簡化了連接和操作。

?  可以同時測量多個信號通道的 RINxOMA 值，提高了測試效率和精度，方便了多通道之間的比較和分析。

?  可以自動調整偏振控制器和可調光反射器，減少了人工干預，降低了誤差和時間。

?  可以自動計算 RINxOMA 的值，并顯示在儀器的屏幕上，無需額外的軟件或計算機。

MP2110A 光模塊 RINxOMA 測試方法適用于對光模塊的噪聲性能和信號質量進行快速、準確和全面的評估。該方法可以用于光模塊的研發、生產、質量控制、故障診斷等場景。MP2110A 光模塊 RINxOMA 測試方法是一種高效、精確和便捷的測試方法，可以為光模塊的性能測試提供一個新的選擇。
