這篇文章主要介紹如何在86100D FlexDCA A.05.06的軟件版本下恢復模塊丟失的系統數據。

問題描述：

Keysight 86100D主機所搭配使用的模塊在使用過程中可能會由于模塊沒連接好造成模塊和主機的通信中斷，從而會導致模塊的系統數據丟失，一旦模塊數據丟失，主機會提示“module memory corruption”，發生該問題后我們通常需要將該模塊送至是德科技服務中心進行模塊的初始化和校準來恢復該模塊數據。

解決方案：

86100D 發布了FlexDCA A.05.06以上的版本，該版本的應用軟件能夠讓客戶在特定的條件下保存并恢復模塊丟失的數據。

如果您的86100D測試系統安裝了FlexDCA A.02.00或者以上的版本，且模塊能夠被該版本或者更高級的版本正確的識別，那么該模塊的數據將會被保存在主機的硬盤中，您將具備保存測試模塊系統數據及恢復的條件，如果出現數據丟失的情況，您將不必將模塊送到是德科技服務中心做數據恢復。

將86100DFlex DCA升級至A.05.06或者更高級版本，在出現以上數據丟失的問題時，將模塊插入主機，您將可以看到數據恢復的選項。

為防止模塊數據丟失，是德科技有如下一些建議：

·      當我們安裝模塊時，請將模塊牢固的插入主機，然后按住模塊，再擰緊模塊的固定螺絲

·      在模塊做自校準的時候，不要插拔該模塊；當一個模塊在做自校準的時候，也不要插拔另外一個模塊，否則會導致通信中斷造成數據丟失

·      如果模塊無法被主機識別，請嘗試將該模塊安裝到另外一個插槽，或者安裝到另外一個主機排除主機的問題

·      請將測試模塊至少安裝在一臺帶有FlexDCA軟件的主機上以備份測試模塊的系統數據，以便將來能夠按照如下所示的操作方式還原該模塊的系統數據。

測試模塊系統數據恢復：

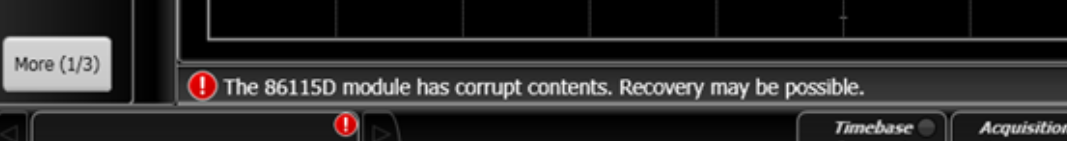

當我們將測試模塊插入主機后，如果主機提示系統數據損壞“modulecorrupt contents”，但是主機能夠識別該儀器的型號和序列號，主機會有如下的提示：

點擊屏幕下方的狀態提示欄，儀器將會彈出以下兩種對話框：

第一種情況：

如果您的測試模塊之前沒有在該主機上使用過，那么該主機將沒有該模塊的系統數據，主機會有如下的提示：

如果出現以上提示，表明該主機沒有保存過該模塊的數據，但是，如果該模塊在其它86100DFlexDCA A.02.00或者以上版本的主機上使用過，您將仍然有機會恢復該模塊的數據，找到那臺曾經使用過該模塊的主機，然后將主機FlexDCA升級至A.05.06版本以上。

第二種情況：

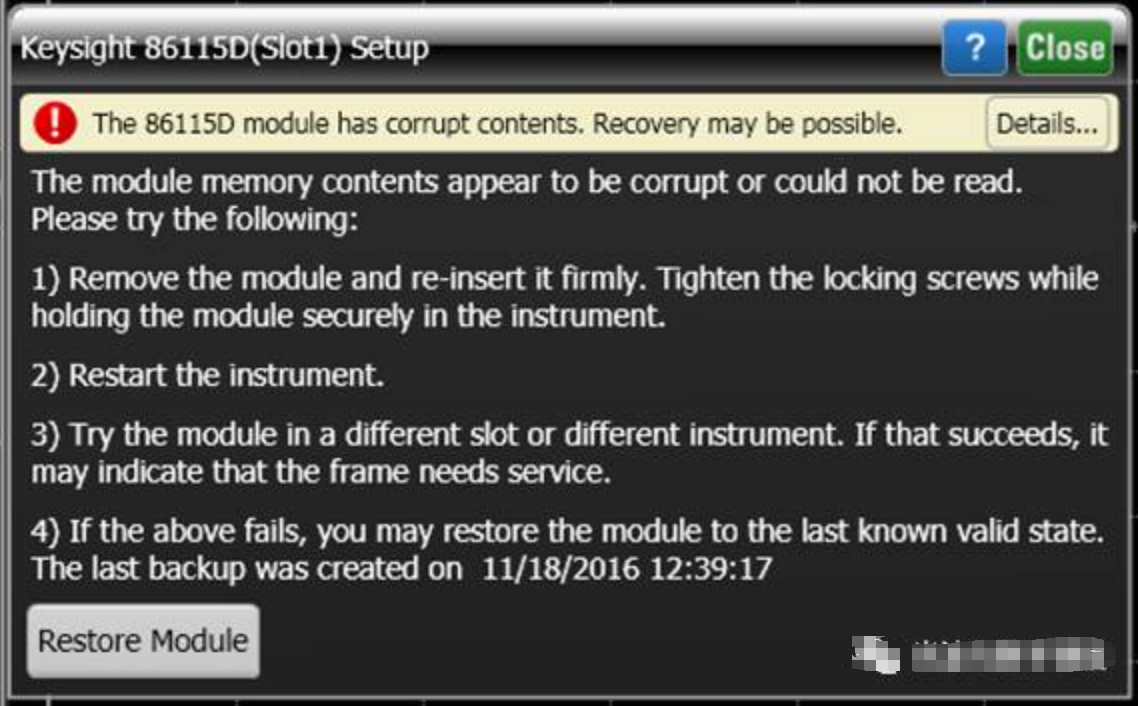

如果測試模塊的數據曾經在該主機上使用過，且備份的數據有效，主機將會有如下提示：

請注意，只有A.05.06或以上版本才能夠看到該提示，您可以通過以下網址下載該軟件版本http://www.keysight.com/find/86100D_firmware

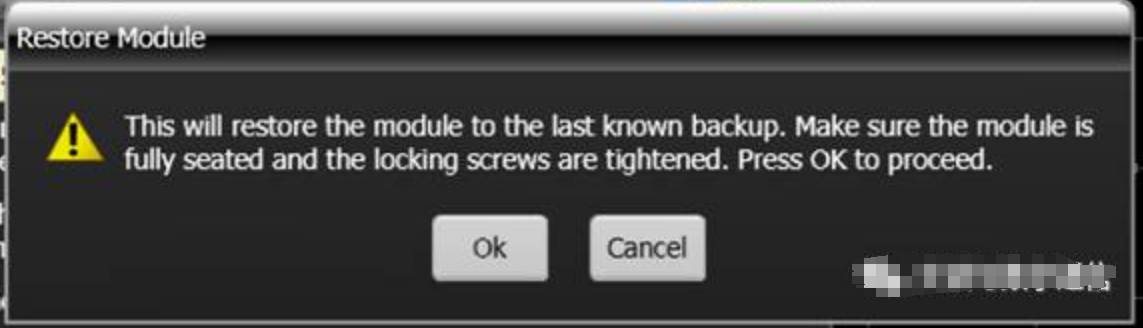

點擊圖片左下角的restoreModule按鈕，將會進入模塊數據恢復進程，如下:

點擊Ok將會恢復數據至模塊的EEPROM，數據恢復需要大概幾秒鐘的時間。
