SPAW7000高精度功率分析記錄儀，測試方案
測試目標
評估雙電機四驅系統中前后電機的性能。
分析前后電機之間的實時聯動情況。
測量并分析電機控制器的輸入與輸出功率。
計算功率轉換效率和損耗。
驗證電機系統的諧波特性。

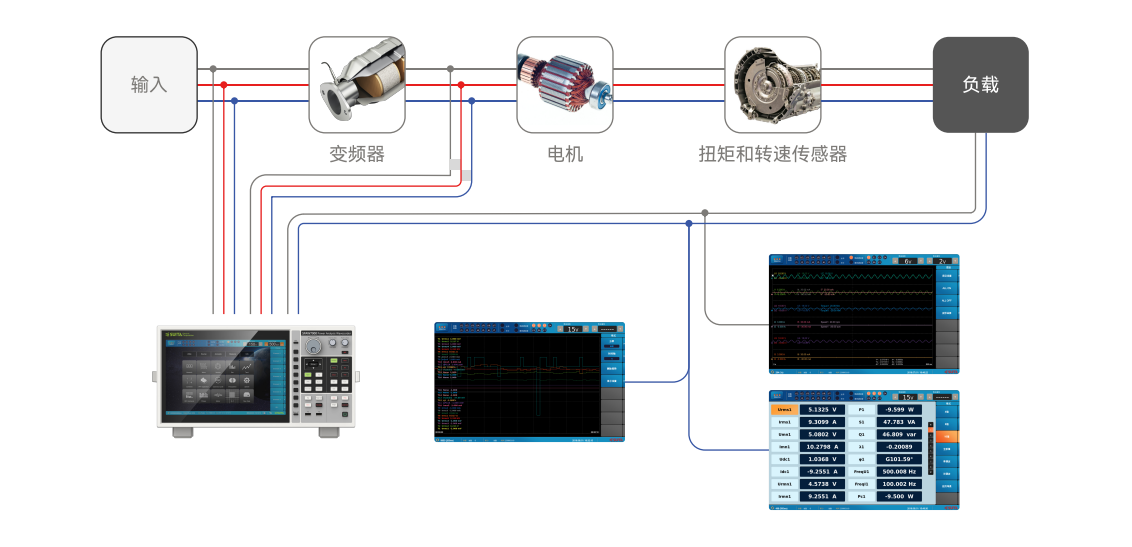

測試設備
SPAW7000高精度功率分析記錄儀：用于測量功率、電壓、電流等參數，并進行數據分析。
扭矩轉速傳感器：用于測量電機的扭矩和轉速。
其他輔助設備：如溫度傳感器、振動傳感器等，用于監測電機運行狀態
吹田電氣（SUITA）推出的SPAW7000高精度功率分析記錄儀是專為新能源汽車領域中的驅動電機測試設計的先進解決方案。以下是該設備的主要優勢：
1. 超高精度
測量精度：高達0.01%，適用于精確測量輸入輸出電壓、電流、功率等關鍵參數。
帶寬范圍：0.1 Hz至5 MHz，覆蓋廣泛的頻率范圍，確保準確捕捉各種信號。
2. 雙電機評價
測量能力：通過連接扭矩轉速傳感器，可以測量電機轉速/方向、扭矩、同步速率、機械功率、滑差、電角度、效率等參數。
雙電機支持：輸入分為兩組，可以同時測量兩個電機的參數，適合電動汽車等多電機應用場景。
3. 支持諧波分析
諧波測量：最高可進行500次諧波測量，同時對7個功率通道的諧波進行分析，符合IEC61000-4-7標準。
其他標準支持：還能根據IEC相關標準對電壓波動與閃變進行測量分析。
4. 高速運算
運算特性：具備電流相位補償、積分、快速傅里葉變換等功能。
數據更新率：最快可達10ms，確保在保持高精度的同時實現高速運算。
5. 人性化的操作界面
用戶友好：界面直觀易用，圖形化功能模塊便于設置和控制測試。
顯示能力：高清大顯示屏可同時顯示數值、波形、棒圖和趨勢等多種信息。
6. 大數據存儲與分析
存儲能力：實時存儲電壓、電流、功率等測量數據以及電壓、電流波形數據。
存儲速率：最快可達100次/秒。
存儲空間：內置512GB大容量存儲空間（可選配1TB），支持長時間連續記錄和后續數據分析。
SPAW7000功率分析記錄儀的設計考慮到了新能源汽車行業對電機驅動系統測試的高標準要求，不僅提供了高精度的測量能力，而且還具備強大的數據分析功能，可以幫助工程師們高效地完成復雜的測試任務，優化測試流程，提高整體的工作效率和準確性。
