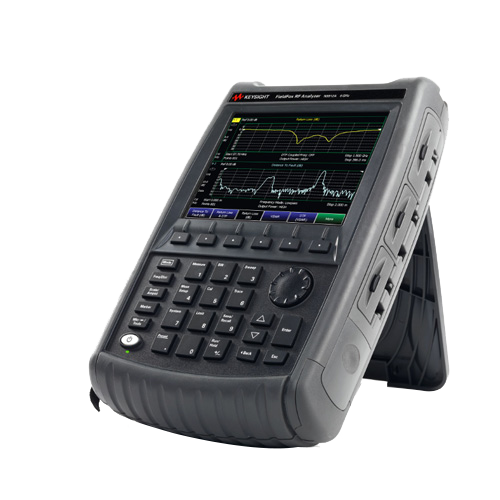

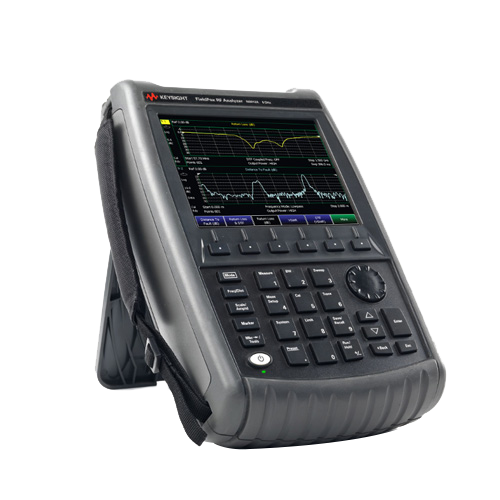

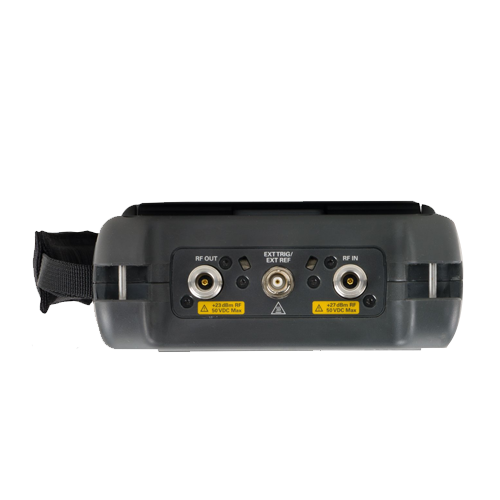

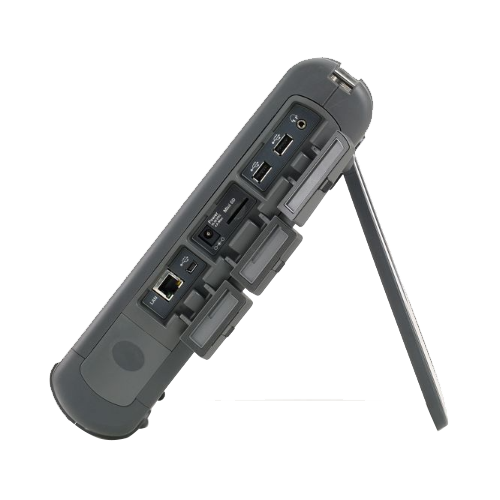

N9923A keysight 是德 FieldFox 手持式射頻矢量網絡分析儀

主要特性：

? 可以配置為全雙端口 VNA、時域反射計、矢量電壓表、電纜與天線分析儀等儀器進行使用。
? 只需連接一次，即可同時測量全部 4 個 S 參數，動態范圍高達 90 dB。
? 在外場可以運行 QuickCal、全雙端口未知直通校準和直通-反射-線路（TRL）校準，實施準確測試。
? 使用 USB 功率傳感器，可以輕松測量平均功率和脈沖功率。
? 這款手持式 VNA 重量更輕，僅為 2.8 kg（6.2 磅）。

獲取報價

你的位置：首頁

產品中心

N9923A keysight 是德 FieldFox 手持式射頻矢量網絡分析儀

概述

手冊下載

N9923A FieldFox 手持式射頻矢量網絡分析儀，4 GHz 和 6 GHz

Keysight FieldFox 便攜式分析儀可以在非常惡劣的工作環境中，輕松完成從日常維護到深入故障診斷的各項工作。選擇最適合您需求的 Keysight FieldFox 配置。

可以配置為全雙端口 VNA、時域反射計、矢量電壓表、電纜與天線分析儀等儀器進行使用。
只需連接一次，即可同時測量全部 4 個 S 參數，動態范圍高達 90 dB。
在外場可以運行 QuickCal、全雙端口未知直通校準和直通-反射-線路（TRL）校準，實施準確測試。
使用 USB 功率傳感器，可以輕松測量平均功率和脈沖功率。
這款手持式 VNA 重量更輕，僅為 2.8 kg（6.2 磅）。

Keysight FieldFox 是唯一一款可以同時進行回波損耗和故障點距離測量的手持式分析儀。這允許用戶快速檢查系統性能并同時識別可能退化的系統組件，與傳統測試儀相比，效率提高了一倍。

Keysight FieldFox 手持式射頻分析儀的主要特性包括：

集成 QuickCal 無需攜帶校準套件到現場，簡化了電纜和天線測試，并為每次測量提供了無憂的準確性和可重復性。

使用 FieldFox 的 CalReady 進行即時校準，使設備校準在通電或預設后立即在電纜和天線測試端口準備就緒。

直接源自標準現場測試程序的任務驅動的用戶界面自然而輕松地指導性能任務。

無與倫比的掃描速度縮短了解決問題的時間，測試時間比傳統的 RF 手持式儀器快 50% 以上。

在頻譜分析模式下具有 1001 點分辨率和 96-dB 動態范圍的快速故障定位。

憑借其重量輕（6.2 磅）、透反射式顯示屏、背光鍵、簡單的數據傳輸和現代連接性，可實現多功能的現場可用性。防水機箱可承受廣泛的溫度范圍和潮濕環境，符合嚴格的環境標準 (MIL-PRF-28800F)。

測量

用于回波損耗、單端口電纜損耗、故障距離、線路掃描和 VSWR 測量的電纜和天線分析儀

手持式網絡分析儀（S11、S21、相位和史密斯圓圖）

手持式頻譜分析儀，可選前置放大器

校準

集成的QuickCal允許您在沒有校準套件的情況下校準 FieldFox，提供無憂的準確性和可重復性

使用 FieldFox 的CalReady進行即時校準，使單元校準在通電后立即在測試端口準備就緒

當測試頻率或點數發生變化時，具有自動插值的寬帶校準可消除 FieldFox 的重新校準

機械開路、短路、負載校準支持

FieldFox RF Analyzer 基本功能：單端口電纜和天線分析儀、寬帶校準、CalReady、標準機械校準套件支持（校準套件可選）。測量包括：回波損耗、故障距離 (DTF)、單端口電纜損耗和 VSWR。

N9923A keysight 是德 FieldFox 手持式射頻矢量網絡分析產品手冊

2022-10-11

/file/upload/spae276/2022-10/11/202210111420176485.pdf
