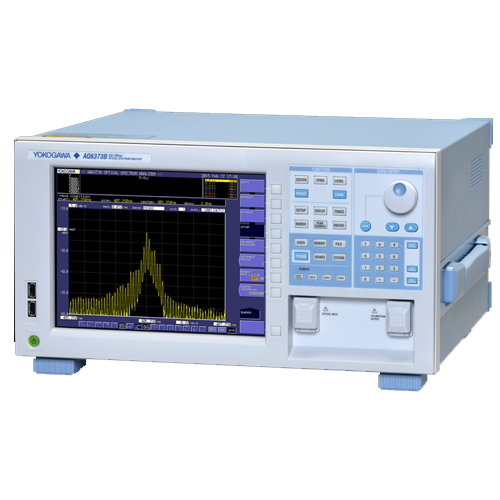

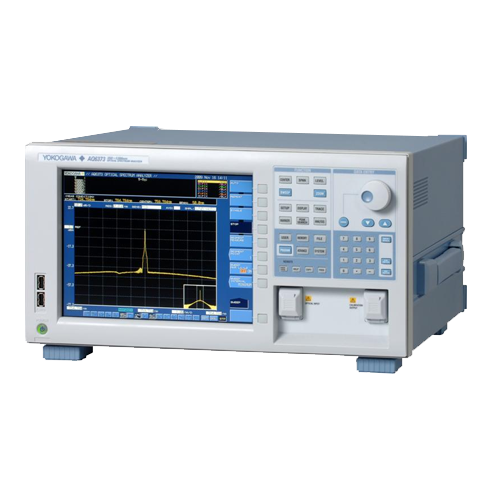

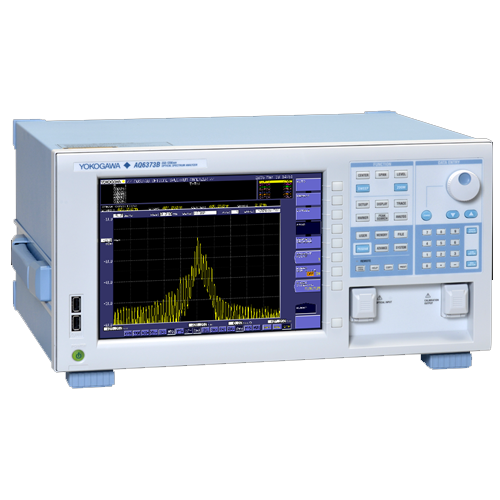

AQ6373B是Yokogawa 橫河 AQ6370系列家族的最新成員之一。
波長范圍在350nm至1200nm之間， 具備高速精確的分析能力，應用范圍極為廣泛。AQ6373B有助于加快短波長激光器、無源器件、LED以及在生物、材料加工、消費品和電信等應用中使用這些器件的裝置的開發和生產速度。憑借內置顏色分析功能和與AQ6315遠程命令相兼容，AQ6373B可以為AQ6315老用戶提供更高水平的功能、速度和光學性能。

• 波長范圍：350~1200nm

• 波長精度：±0.05nm

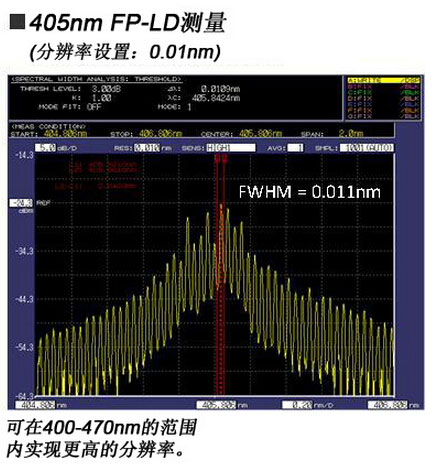

• 波長分辨率：0.02~10nm和0.01nm(400~470nm)

• 最大安全輸入功率：+20dBm

• 功率靈敏度：-80dBm

• 動態范圍：≥60dB

• 單模、多模和大芯光纖

• 內置光軸對準調節光源

• 通過外部參考源進行波長校準

• 擁有多種分析功能，包括VIS顏色分析功能。

應用


• 光有源器件(激光二極管/光纖激光器)

• 光無源器件(濾波器/FBG/特殊光纖)

• 支持應用光子設備的開發

• 醫療/生物：激光治療、DNA測序、顯微鏡

• 工業：激光微加工、激光打標機

• 家用電子設備：激光投影儀、下一代光盤、LED產品

• 測量傳感：激光雷達、干涉儀

• 電信：塑料光纖(POF)通信

世界一流的光學性能

高波長分辨率 & 大動態范圍

先進的單色結構實現了高波長分辨率和大動態范圍。通過單色鏡陡峭的光譜特性，可以有效分離相近的光譜信號并進行準確的測量。

高靈敏度

可以準確快速地測量微弱的光信號。

• 7種靈敏度設置，可以根據測量應用和測量速度來選擇合適的靈敏度。

• 大動態模式，輸入強光信號后，易產生雜散光，通過減少雜散光的影響可以獲得更大的動態范圍。

脈沖光測量

Peak-Hold功能和外部觸發模式：

可以測量脈沖光信號的脈沖峰值圖譜。不僅適用于通信系統中光信號傳輸?shù)沫h(huán)路測量，也適用于激光器芯片早期開發中的低功率測量，可以測量脈沖信號的峰值功率。

自由空間輸入


一臺OSA同時處理多模和單模光纖 輸入連接器的插入損耗變化小，提高了測量重復性。 非物理連接，不會損壞連接的光纖。 支持SM、GI (50/125μm, 62.5/125μm)和大芯光纖可達800μm。

出色的效率

高速掃描

通過先進的單色鏡、更快的電路和降噪技術，無論是來自DFB-LD或DWDM的陡譜信號，還是寬帶光源的低功率信號，AQ6373B都可以實現快速測量。

寬跨度、高精度掃描

在保持高波長分辨率的同時，單次掃描的測量范圍可達50,001個數據采樣點。這比傳統系統的測量更簡單、效率更高，因?yàn)閭鹘y(tǒng)系統使用的采樣點數量少，需要進行多次測量，才能覆蓋整個波長范圍。

易于確保精度

環境條件變化、振東和沖擊對光譜分析儀等光學精密產品的影響將波及光器件，最終導致光學性能降低。

通過標配功能，AQ6373B只要花幾分鐘就可以獲得更高的光學性能，便于快速開始測量。

光軸對準調節功能

通過內置光源自動對準單色鏡的光路，以確保儀器的高性能。

波長校準功能

• 通過外部光源自動校準光譜分析儀，以確保波長的精度。

• 內置光軸對準調節源。

   提示：

• 要求使用GI 50/125μm光纖。

• 波長校準要求使用外部光源。

• 有時光軸對準調節功能和波長校準功能不能確保光學性能。

• 還需要進行定期校準。
