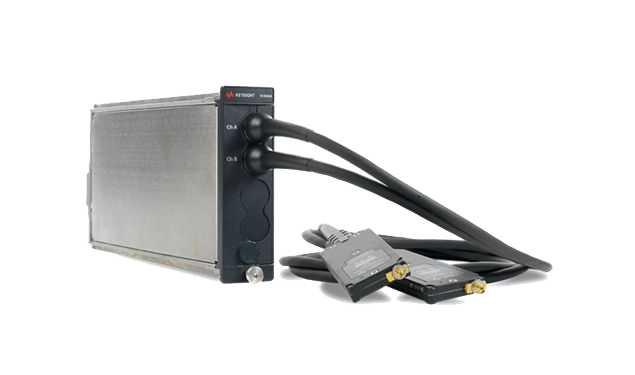

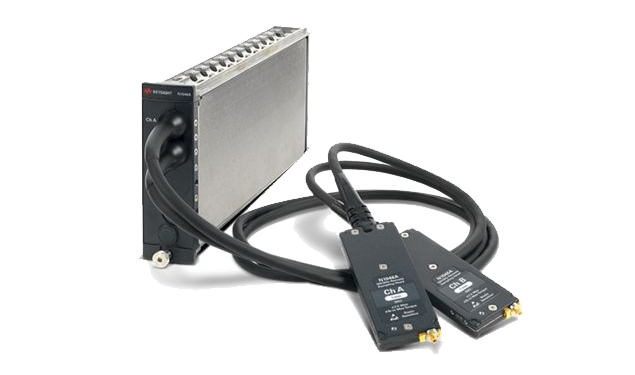

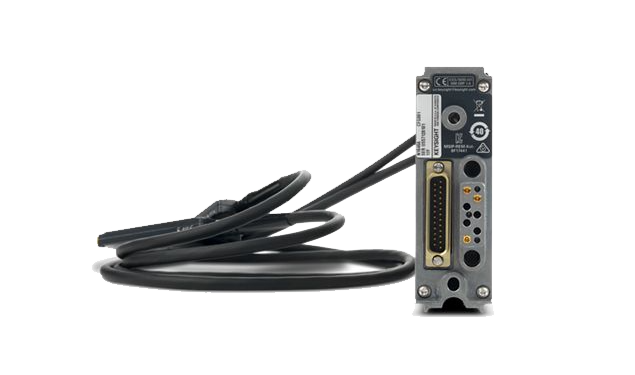

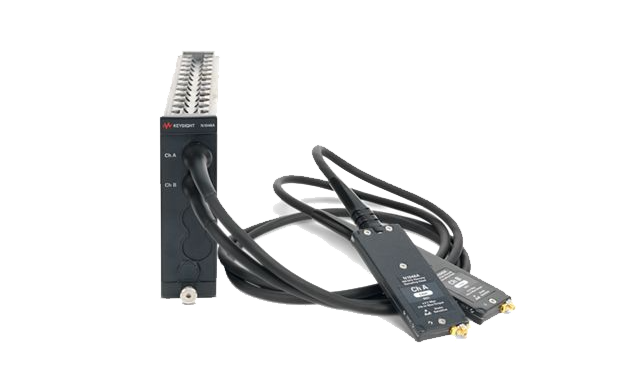

N1046A Keysight 是德電氣遠程采樣頭模塊

主要特性：

N1046A 遠程采樣頭是用于 N1000A DCA-X 主機的模塊。與是德科技的所有 DCA 模塊一樣，N1046A 提供了廣泛的配置和性能選擇，無論是帶寬、通道數還是功能都可以契合您的示波器解決方案。
? 75、85 或 >100 GHz 最大帶寬（可升級）
? 每個模塊配有 1、2 或 4 個通道（用戶可選）
? 大帶寬和低噪聲采樣器，適用于分析 224 Gb/s 高速信號
? 電氣輸入：1 mm 陰頭（包括 1.0 陰頭至 1.85 陰頭適配器），250 kSa/s 采樣率

獲取報價

你的位置：首頁

產品中心

N1046A Keysight 是德電氣遠程采樣頭模塊

概述

Keysight N1046A 電氣遠程采樣頭模塊

產品概述
Keysight N1046A 是德科技（Keysight Technologies）推出的高性能電氣遠程采樣頭模塊，專為高速數字通信、光通信及高精度信號完整性測試而設計。該模塊可與 Keysight 86100D 或 N1000A 系列主機配合使用，提供卓越的信號采集與分析能力，適用于 56 Gbaud 及更高速率的 PAM4/NRZ 信號測試。

核心特點

超寬帶寬 & 低噪聲

支持 75 GHz、85 GHz 或 >100 GHz（可升級） 帶寬選項，滿足 224 Gb/s（112 GBd PAM4）及更高速率信號的測試需求。
低噪聲采樣技術確保高精度測量，適用于高速 SerDes、光模塊及相干通信分析。

靈活的通道配置

提供 1、2 或 4 通道 可選配置，支持多通道同步測量，適用于差分信號或并行鏈路分析。

高精度電氣接口

輸入接口采用 1.0 mm 陰頭連接器（標配 1.0 mm 至 1.85 mm 適配器），兼容高頻探頭和電纜，確保信號完整性。
250 kSa/s 采樣率 結合高線性度設計，精準捕獲快速邊沿和瞬態信號。

遠程采樣技術

通過光纖遠程連接主機，減少傳輸損耗和干擾，尤其適合在復雜測試環境中（如光模塊產線或?qū)嶒?yàn)室）保持信號保真度。

脈沖響應校正（PRC）

支持對所有通道（光/電）進行脈沖響應校正，消除系統固有失真，提升測量準確性。

兼容性與擴展性

兼容 86100D（40 kSa/s） 和 N1000A（250 kSa/s） 主機，保護用戶現有投資。
可搭配 Keysight DCA-X 或 Infiniium UXR 系列示波器軟件，實現自動化 TDECQ、眼圖、抖動等分析。

典型應用

高速數字通信：56G/112G PAM4、NRZ 信號測試（如 400G/800G 以太網、PCIe 6.0）。
光模塊開發：相干光通信、DSP 均衡分析及 TDECQ 測量。
信號完整性驗證：封裝、PCB 或高速互連的損耗與串?dāng)_評估。

應用	DCA-X Electrical Remote Head Module	帶寬	>100 GHz
帶寬選件	Up to 100 GHz	Electrical channels	4
外觀因素	n/a	Input type	1.0 mm
Instrument Type	Equivalent-Time	Intrinsic jitter	≤ 90 fs rms
Max. Bandwidth	100 GHz	最大存儲器深度	n/a
最大采樣率	250 kHz	Maximum bandwidth	100 GHz
Maximum electrical bandwidth	100 GHz	Maximum optical bandwidth	n/a
模塊類型	Electrical	Number of channels	1 electrical 2 electrical 4 electrical
Supported Filter Range	22.5 GHz to 130 GHz	Optical channels	0
Wavelength range	n/a	操作系統	Windows 10

N1046A Keysight 是德 電氣遠程采樣頭模塊
