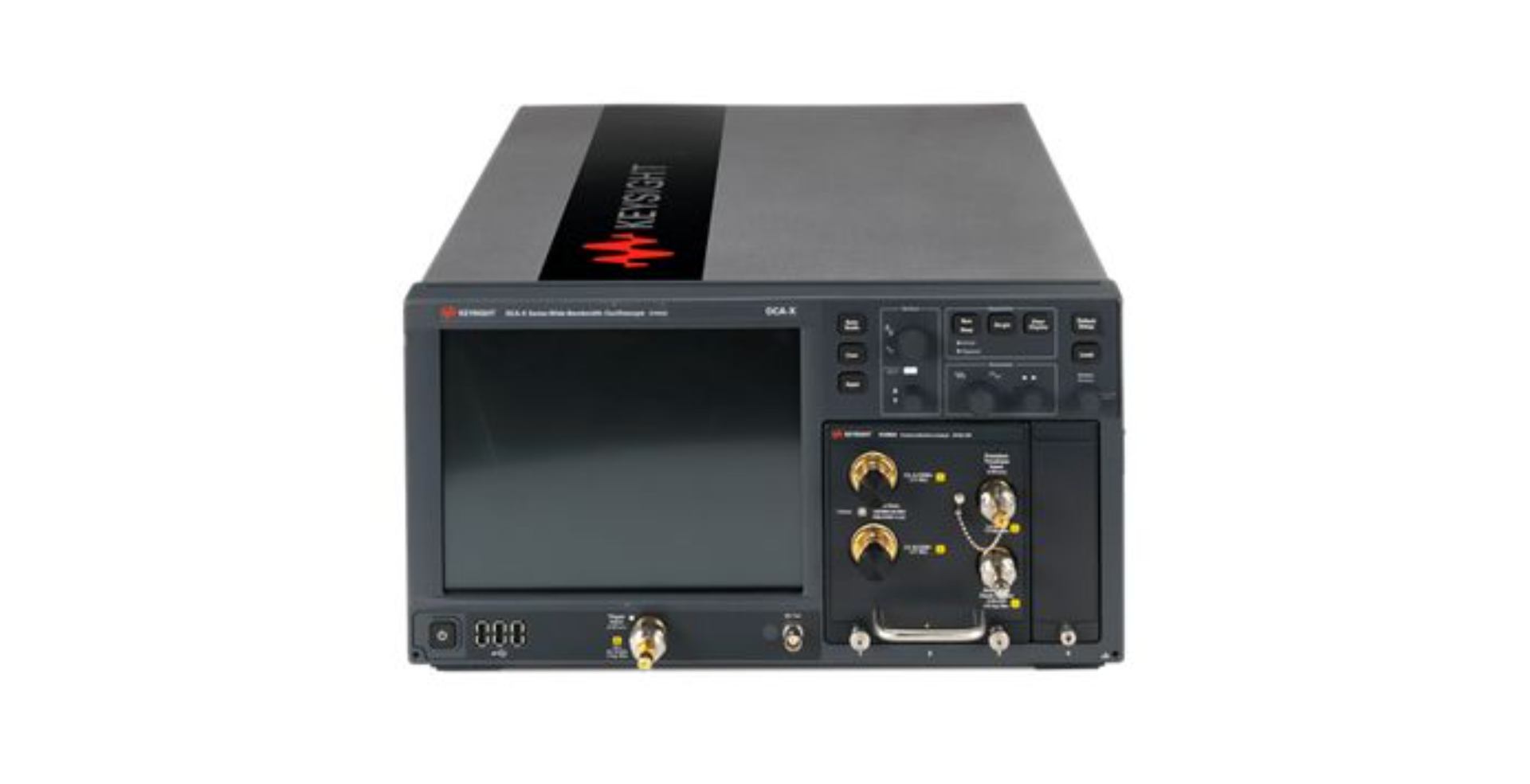

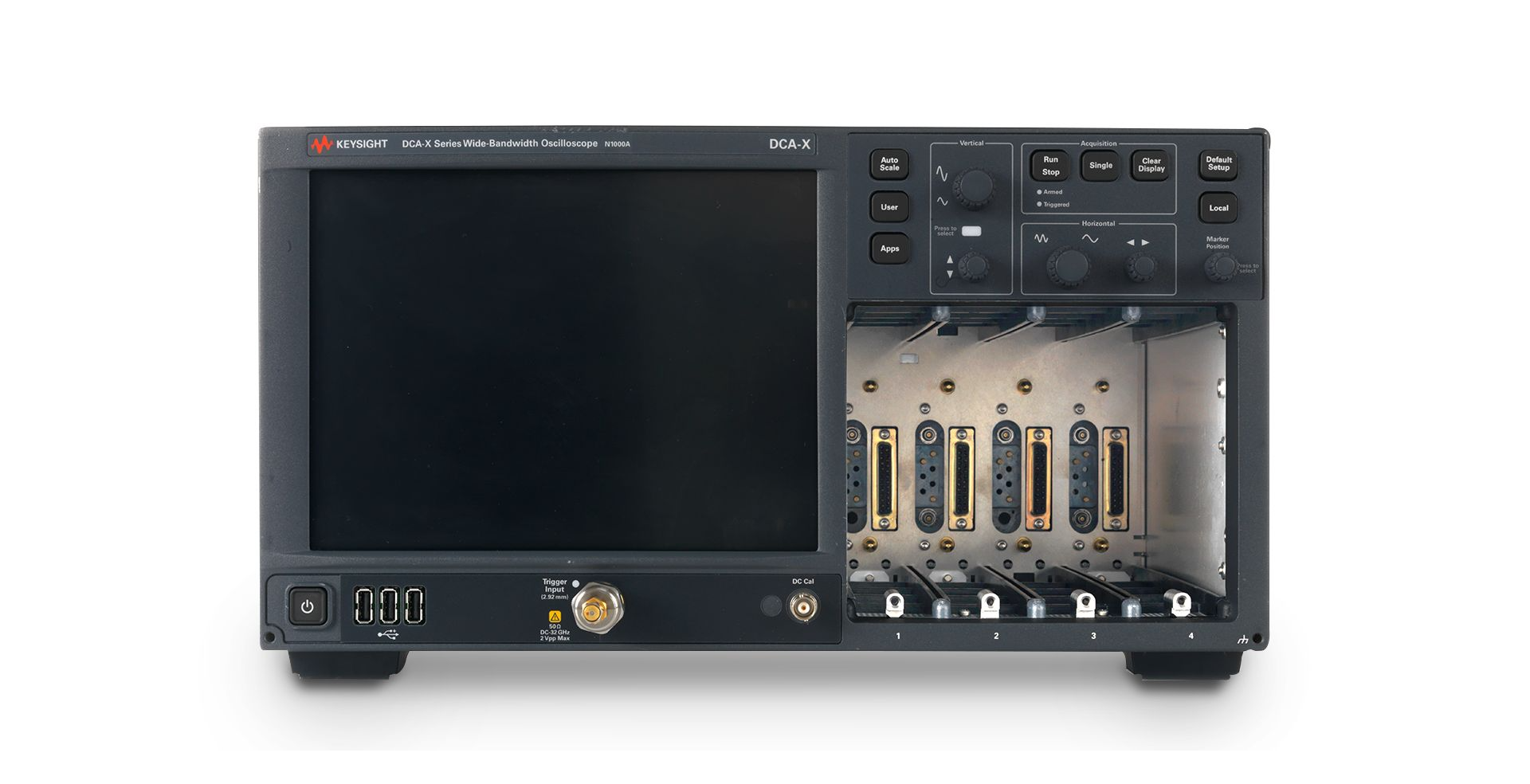

KEYSIGHT是德 N1000A DCA-X 寬帶寬示波器主機
是一款靈活的模塊化主機平臺，可以選擇各種插入式模塊執行精密的光學、電氣和 TDR/TDT 測量。
一、產品特點
對高速信號進行精準測量。Keysight N1000A DCA-X 寬帶寬示波器可以對 50 Mb/s 到 224 Gb/s 的高速數字設計執行精準測量。 您還可以為 N1000A DCA-X 主機選配插入式模塊，滿足您對帶寬、過濾和靈敏度的需求。
DCA-X 平臺由主機和各種模塊組成，可以執行靈活的測試。
DCA-X 系列分析儀的一致性和靈活性可確保高度準確地執行各種測量。
支持當前的模塊，以及已經停產的舊款光、電和 TDR 模塊，避免您的投資過時。
可測試帶寬 > 110 GHz，抖動可小至 50 fs，噪聲可低至 275 uV。
采樣率高達 250 kSa/s，支持通道數可達 16 個，實現高測試吞吐量。
主機可選配插入式模塊組成定制測試系統，執行精密的光、電和/或 TDR/TDT/S 參數分析。
在時間間隔準確度方面提升 8 倍
溫控時基提高了對環境溫度變化的容限
二、主機和模塊的快速采樣率
新計數器板體系結構、時鐘恢復路徑上的可變均衡器和集成的硬件偏移校正功能以及其他 DCA 功能將會幫助您快速獲得結果。 請收看此視頻，了解如何結合使用新型 Keysight N1000A DCA 主機和 N1060A 精密波形分析儀更快執行 12 種邊沿 PAM4 抖動測量。
三、主要技術指標
帶寬：>100 GHz
最大存儲器深度：n/a
最大采樣率：250 kHz
類型：Equivalent-Time
四、使用 DCA-X 示波器進行研究和分析
所有 Keysight DCA-X 采樣示波器都使用同一款 N1010A FlexDCA 軟件來控制測量硬件，將其同時用作本地用戶界面和遠程控制界面。 FlexDCA 與 DCA-X 采樣示波器組合還在不斷更新升級，以滿足更多應用需求，例如：
電氣發射機（ASIC、FPGA、PHY）的研究和設計驗證
光發射機/收發信機的研發和制造
電氣元件及通道的反射和傳輸特性分析
模擬和數字信號的通用分析
