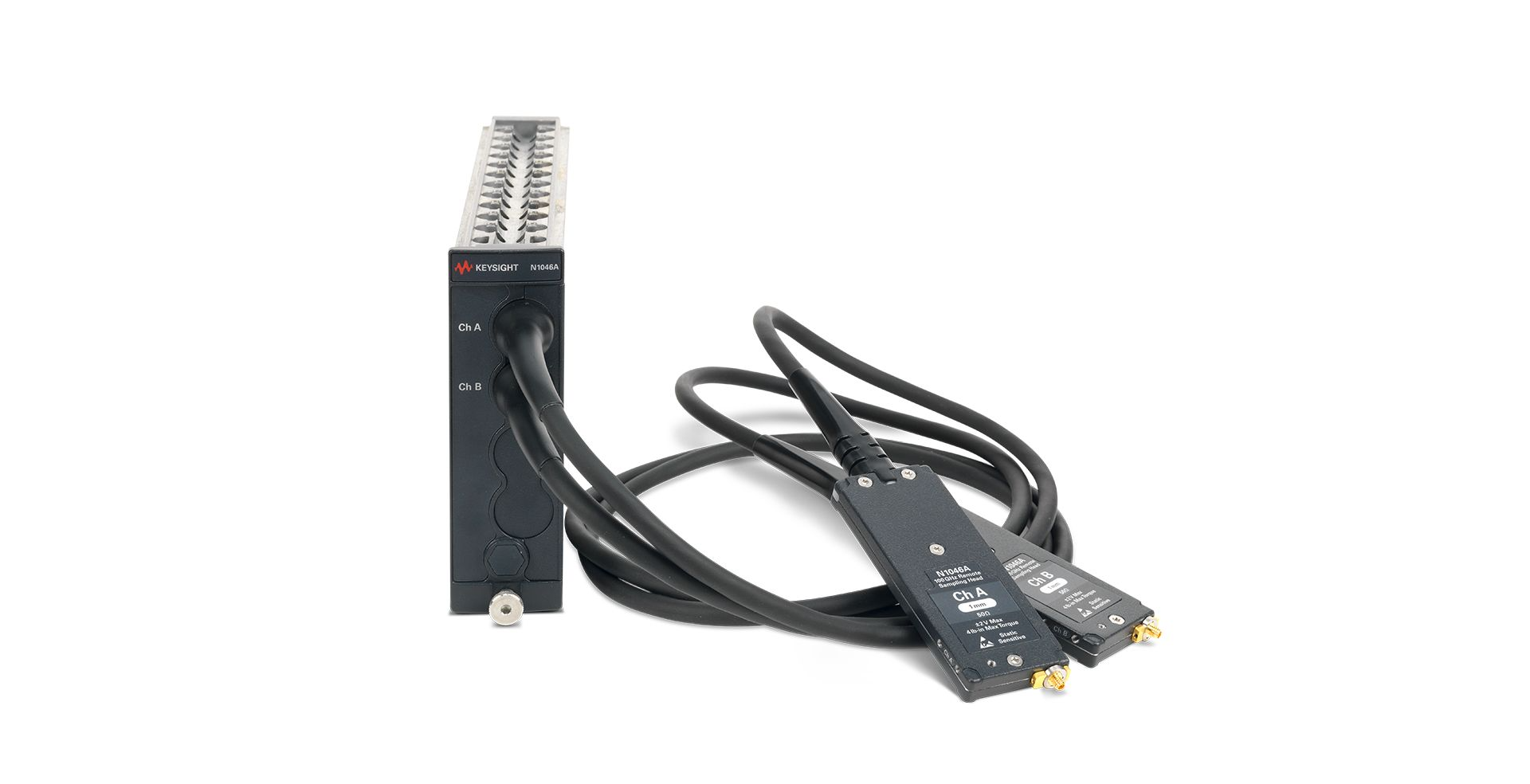

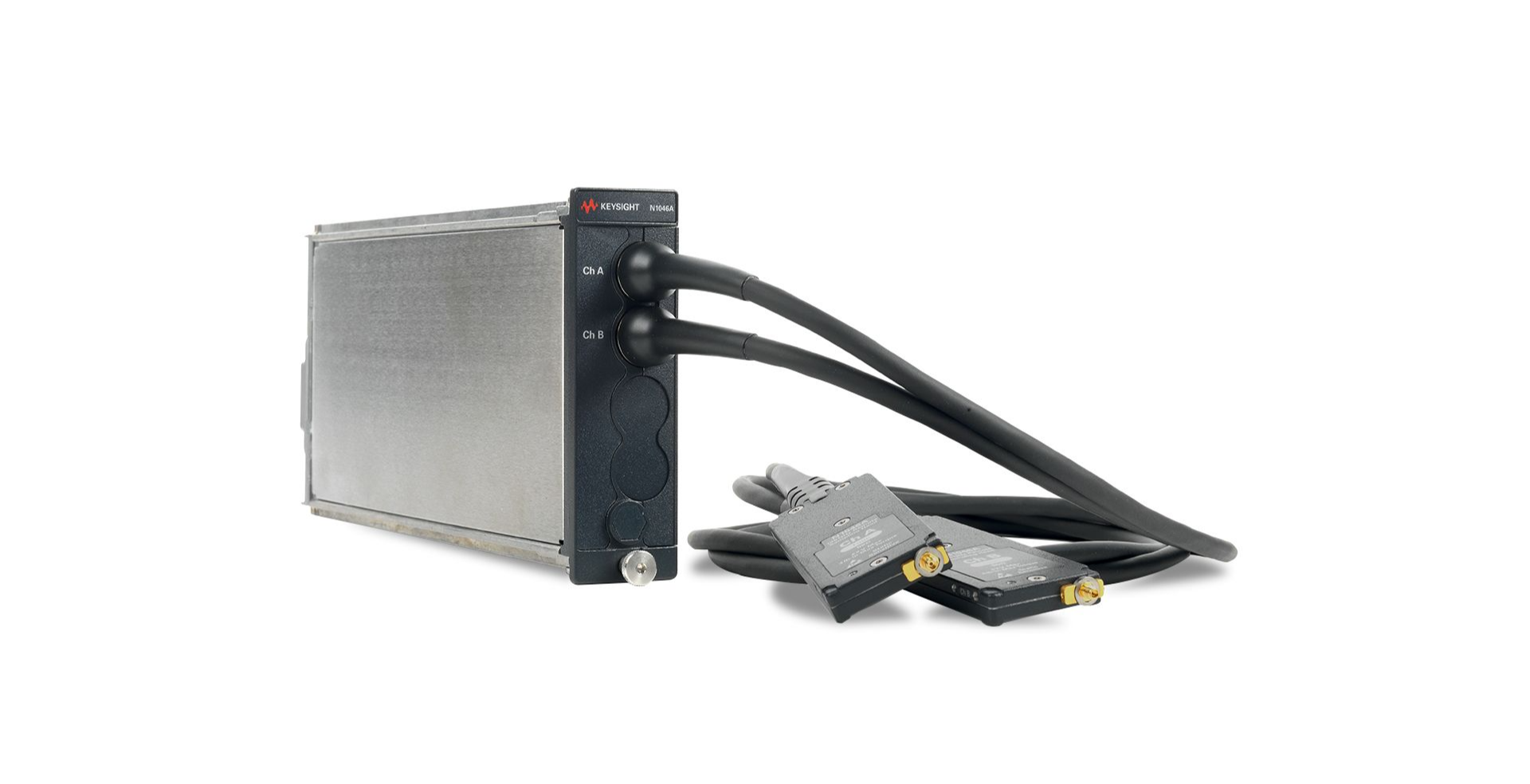

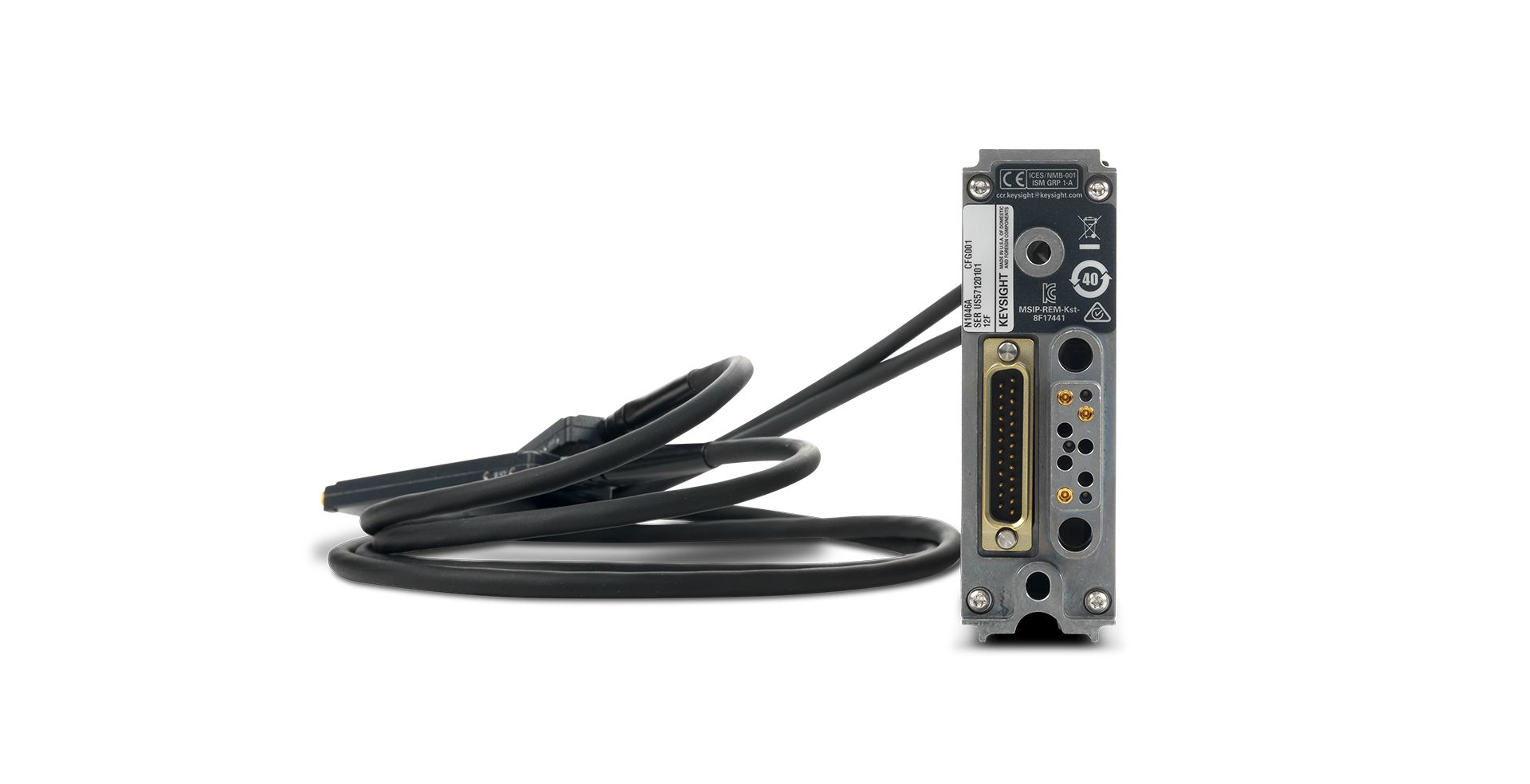

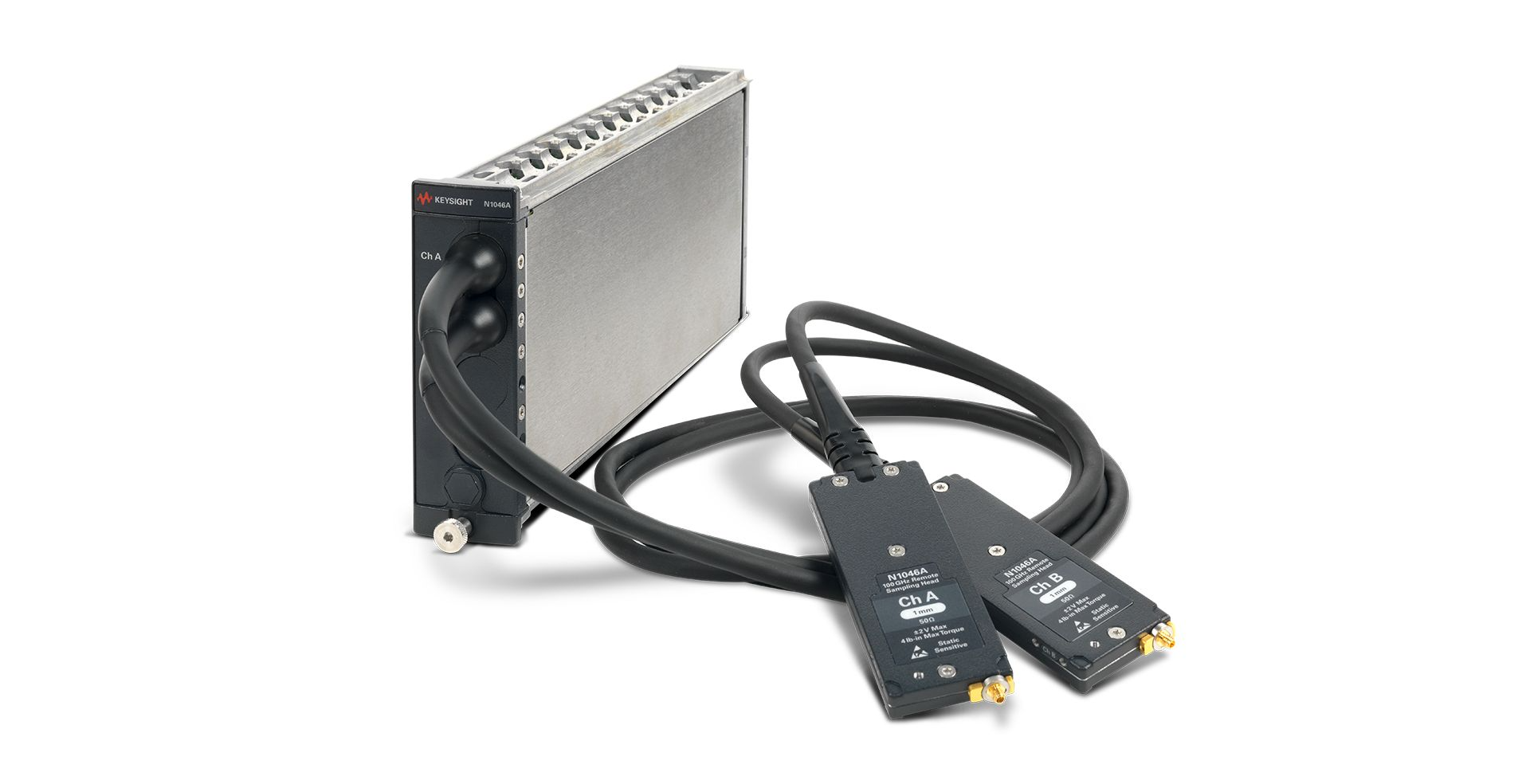

KEYSIGHT N1046A 遠程采樣頭模塊 75/85/100+GHz 可選帶寬 支持 224Gb/s 高速信號分析 適配 N1000A DCA-X 主機
KEYSIGHT N1046A 遠程采樣頭模塊 75/85/100+GHz 可選帶寬 支持 224Gb/s 高速信號分析 適配 N1000A DCA-X 主機
高帶寬且支持升級：模塊最大帶寬涵蓋 75GHz、85GHz 及 100GHz 以上多個選項，滿足不同高速測試需求，且?guī)捴С趾笃谏?，無需更換設備即可拓展測試能力，降低長期使用成本。
靈活的通道配置：單個模塊可選擇 1、2 或 4 個電氣通道，同時支持 1-16 個通道的整體配置，能根據測試項目的通道數量需求靈活定制，適配單通道精準測試到多通道并行測試的不同場景。
卓越的信號分析能力：配備大帶寬、低噪聲采樣器，固有抖動低至 90fs rms，可最大程度減少時間誤差，確保對高速信號時序的精準測量；噪聲水平低至 275μV，能清晰捕捉微弱信號細節，避免噪聲干擾影響測試結果，輕松應對 224Gb/s 高速信號的分析需求。
優化的信號傳輸設計：采用小型示波器遠程探頭形式，可實現儀器與被測設備直接或近乎直接的連接，縮短信號傳輸路徑，減少傳輸過程中的信號衰減與干擾，有效保障信號完整性，提升測試數據的準確性。
便捷的接口與兼容性：電氣輸入接口為 1mm 陰頭，隨附 1.0 陰頭至 1.85 陰頭適配器，適配多種測試連接需求；且僅需與 N1000A DCA-X 主機搭配即可使用，無需額外適配復雜設備，簡化測試系統搭建流程。
穩定的采樣性能：采樣率達 250kSa/s，能穩定采集高速信號數據，配合優異的硬件性能，確保在長時間測試過程中，數據采集的連續性與穩定性，為持續測試任務提供可靠保障。
4. 應用場景
高速通信領域：在 5G 毫米波通信、光通信等場景中，需對 224Gb/s 及以上速率的信號進行測試，N1046A 模塊憑借高帶寬、低抖動特性，可精準分析信號的眼圖、抖動、噪聲等參數，助力通信設備研發與生產測試，確保設備信號傳輸性能達標。
半導體行業：半導體芯片測試中，高速芯片（如 CPU、GPU、存儲芯片）的信號速率不斷提升，N1046A 能近距離連接芯片測試點，捕捉芯片輸出的高速信號，幫助工程師檢測芯片信號質量，排查信號完整性問題，保障芯片性能與可靠性。
電子制造領域：在高速電路板、服務器、數據中心設備等生產過程中，需對設備的高速信號接口（如 PCIe 5.0/6.0、DDR5/6）進行測試，該模塊可靈活配置通道數量，滿足多接口并行測試需求，提升生產測試效率，確保產品質量。
科研與實驗室場景：科研機構在開展高速信號傳輸、新型通信技術等研究時，需要高精度的測試設備支撐，N1046A 的高性能與靈活性，能滿足各類前沿科研項目的測試需求，為科研數據采集與分析提供可靠保障。
