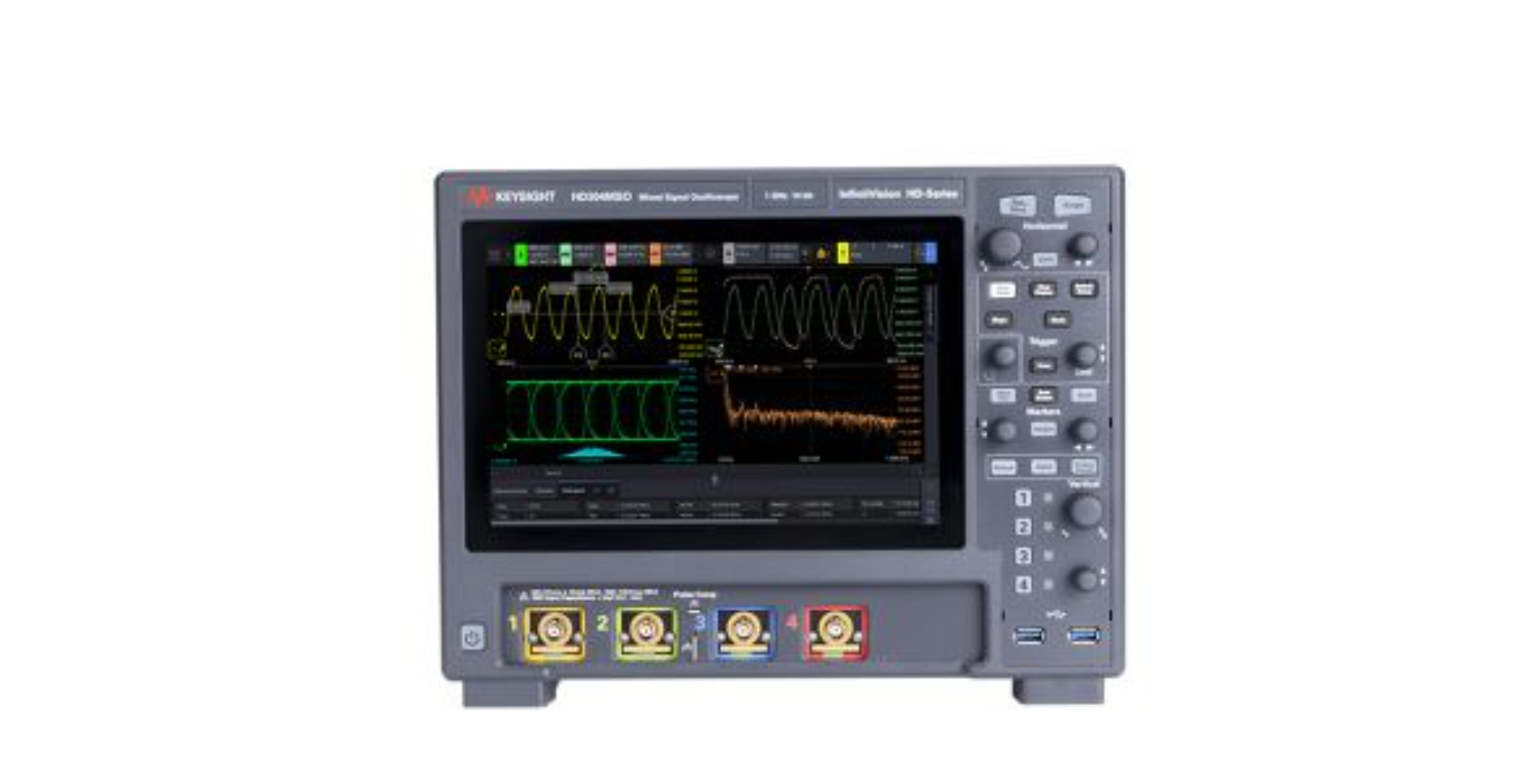

Keysight HD302MSO 8GHz 高分辨率混合信號示波器

主要特性：

Keysight HD302MSO 作為高分辨率混合信號示波器的標桿產品，將 8GHz 帶寬與多維測試能力深度融合。其 12-bit 高精度 ADC 可實現細膩信號量化，16 個數字通道滿足混合信號同步觀測需求，配合 < 50μVrms 低噪聲前端設計，能清晰捕獲電源紋波、高速串行信號等微小波形。產品移植 Infiniium UXR 系列的硬件加速分析引擎，支持 130 萬波形 / 秒更新率與區域觸發功能，可快速定位偶發信號毛刺，為高端研發場景提供從信號捕獲到問題診斷的全流程解決方案。

獲取報價

你的位置：首頁

產品中心

Keysight HD302MSO 8GHz 高分辨率混合信號示波器

概述

1. 品牌介紹

是德科技（Keysight Technologies）是全球領先的電子測試測量解決方案提供商，源于惠普（HP）測試測量部門，擁有超過 80 年的技術積淀。公司專注于為通信、航空航天、半導體、汽車電子等領域提供高精度測試儀器與創新技術，其示波器產品以信號保真度高、測量精度準、操作體驗優著稱，憑借持續的技術迭代與行業深度適配能力，成為全球工程師信賴的測試伙伴。

2. 產品特點

高分辨率信號捕獲：采用 12-bit 高精度 ADC，提供 4096 個垂直量化等級，配合 > 63dB 無雜散動態范圍（SFDR），相比傳統示波器可多捕獲 4 倍信號細節，精準還原微小信號特征。
超低噪聲測量前端：優化的前端電路設計實現 < 50μVrms 噪聲地板，有效降低測量干擾，為電源噪聲分析、傳感器微弱信號檢測等場景提供高保真波形數據。
多通道同步分析：配置 2 路模擬通道 + 16 路數字通道，支持混合信號同步采集，可同時觀測模擬波形與數字邏輯信號，適配復雜嵌入式系統與多總線調試需求。
高速信號處理能力：移植 Infiniium UXR 系列硬件加速 ASIC 芯片，實現 > 130 萬波形 / 秒無妥協更新率，搭配 100Mpts / 通道深存儲，可同時捕獲長時間序列與高細節波形。
智能測試功能套件：內置故障獵手（Fault Hunter）、頻率響應分析、區域觸發等工具，支持 FFT 頻譜分析與波形直方圖統計，可自動識別信號異常并生成分析報告。

3. 產品規格

技術參數
具體指標
帶寬
8GHz
模擬通道
2 路
數字通道（MSO）
16 路
ADC 分辨率
12-bit
實時采樣率
3.2GSa/s 每通道
存儲深度
100Mpts 每通道
噪聲地板
<50μVrms
無雜散動態范圍（SFDR）
>63dB
波形更新率
>1,300,000 波形 / 秒
顯示屏幕
10.1 英寸電容式觸控屏
觸發功能
區域觸發、邊沿觸發、碼型觸發等
分析功能
FFT 頻譜分析、直方圖、故障獵手、頻率響應分析
尺寸
33.5cm × 26.2cm × 16.8cm
warranty
3 年

4. 應用場景

5G 通信研發測試：適配 5G 基站射頻模塊、毫米波器件測試，憑借 8GHz 帶寬與高 SFDR 性能，可精準分析信號調制質量與功率譜密度，助力射頻前端設計驗證。
航空航天電子測試：針對航電系統混合信號調試需求，16 路數字通道可同步觀測總線信號與模擬傳感器數據，低噪聲設計確保雷達、導航設備的微弱信號測量精度。
電源完整性分析：<50μVrms 低噪聲地板可精準量化電源紋波、噪聲峰值，配合高分辨率 ADC，助力新能源、工業電源等產品的穩定性驗證與優化。
高速數字系統調試：支持 PCIe、USB4 等高速接口信號完整性測試，通過深存儲與高速波形更新，可捕獲高速數據傳輸中的偶發誤碼與時序偏移問題。
高端傳感器研發：適配 MEMS、光電傳感器等微小信號檢測場景，高分辨率 ADC 與低噪聲前端的組合，能清晰還原傳感器輸出的微弱波形變化。
