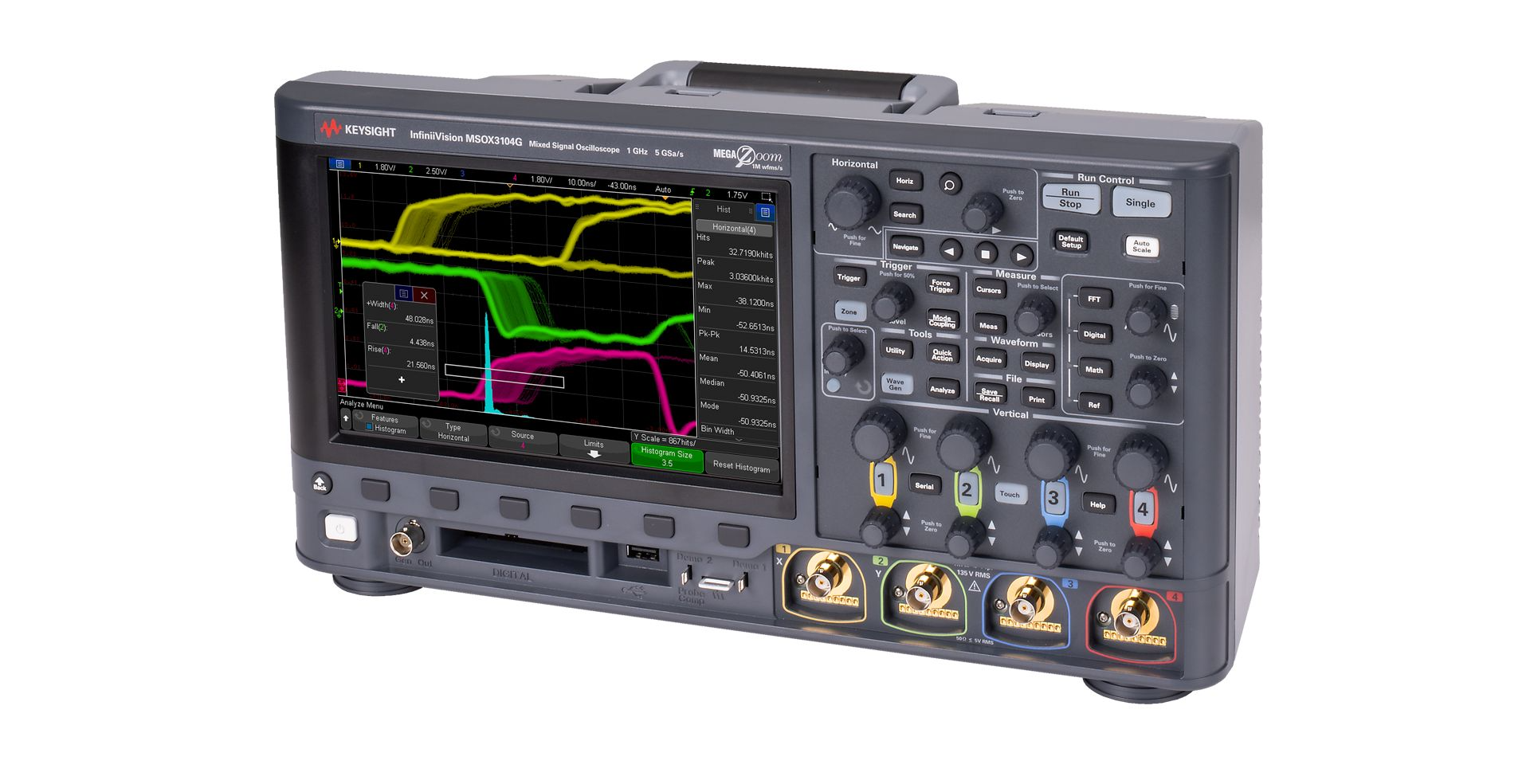

Keysight MSOX3104G 1GHz/5GSa/s 4+16 通道混合信號示波器

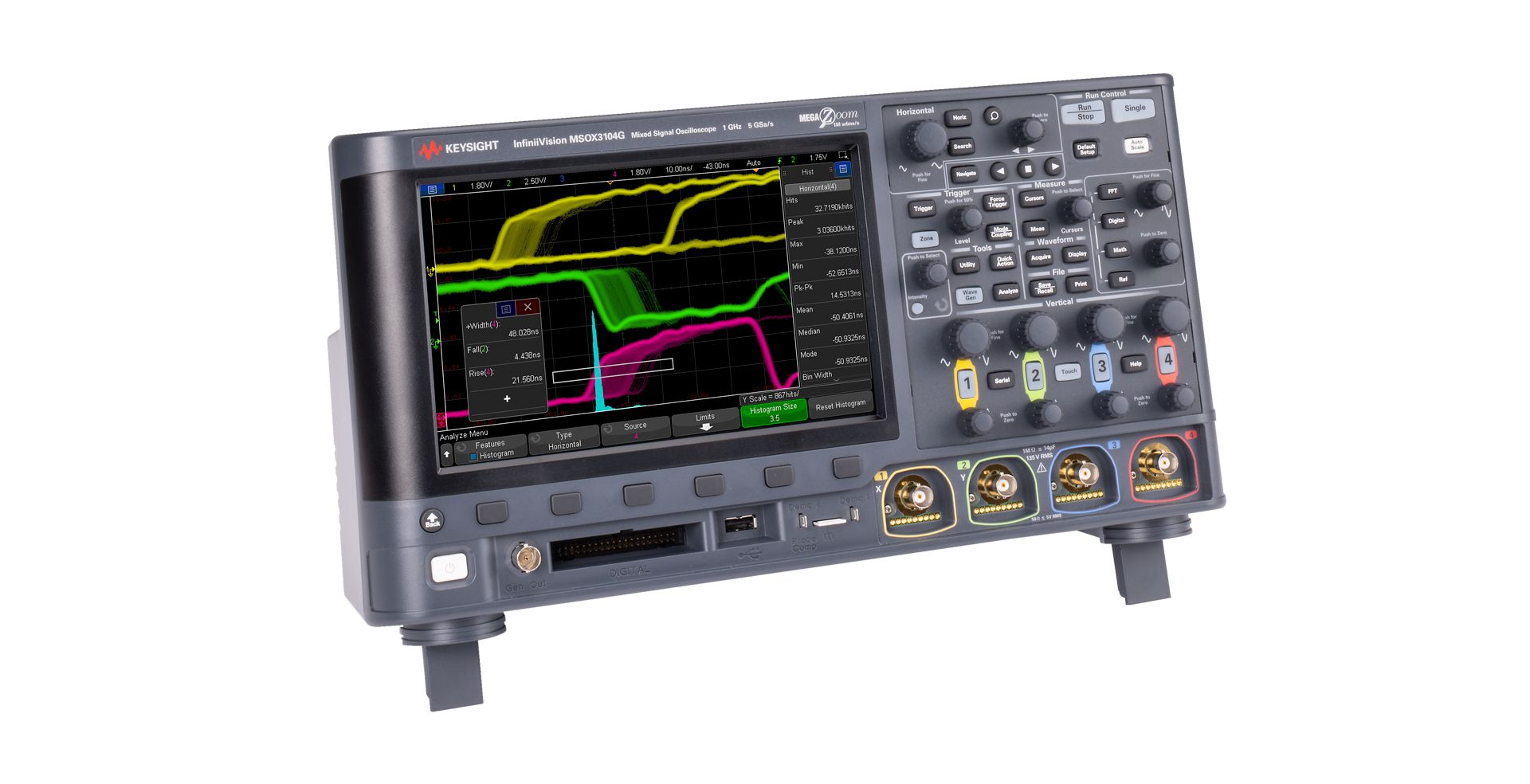

Keysight MSOX3104G 1GHz/5GSa/s 4+16 通道混合信號示波器
多通道協同采集：4 個模擬通道（1GHz 帶寬 / 5GSa/s 采樣率）+16 個數字通道組合，可同步捕獲高速模擬信號（如功率模塊電壓、射頻前端信號）與數字邏輯時序（如 MCU 控制信號、總線數據），滿足混合信號系統全維度測試需求。
高分辨率信號還原：集成 12-bit 高分辨率 ADC，相比傳統 8-bit ADC，信號量化精度提升 4 倍以上，能更清晰還原微弱信號細節（如電源紋波、小幅度射頻信號），減少信號失真對測試結果的影響。
高效觸發與測量：搭載 InfiniiScan 智能觸發系統，支持邊沿、碼型、脈沖寬度、區域、毛刺等多種觸發模式，可快速定位瞬態異常信號；硬件加速測量功能（如頻率、周期、幅度等參數），無需依賴軟件運算，提升測量效率。
便捷操作與場景適配：支持觸摸屏操作，搭配直觀的界面布局，可快速完成通道設置、觸發條件調整與波形分析；機身設計緊湊，重量輕，選配電池可實現 8 小時續航，滿足現場調試、戶外作業等移動場景需求。
多領域功能適配：針對功率電子場景優化功率參數測量算法，可精準計算開關損耗、諧波失真；針對射頻設計場景支持頻譜視圖功能，輔助分析信號頻率特性；針對嵌入式系統支持串行協議解碼（I2C/SPI/UART 等），定位通信故障。
技術參數 | 具體指標 |
通道配置 | 4 個模擬通道 + 16 個數字通道 |
模擬通道帶寬 | 1GHz |
模擬通道采樣率 | 5GSa/s（單通道），2.5GSa/s（雙通道），1.25GSa/s（四通道） |
數字通道采樣率 | 1GSa/s |
ADC 分辨率 | 12-bit（模擬通道），1-bit（數字通道） |
存儲深度 | 每通道最大 4Mpts（模擬通道），10Mpts（數字通道） |
觸發系統 | InfiniiScan 智能觸發（支持邊沿、碼型、脈沖寬度、區域、毛刺、協議觸發等） |
分析功能 | 硬件加速測量（≥30 種參數）、串行協議解碼（I2C/SPI/UART/CAN/Ethernet）、功率分析、頻譜視圖 |
顯示與操作 | 10.1 英寸電容觸摸屏，分辨率 1280×800，支持手勢縮放 / 拖拽 |
續航能力 | 選配電池，續航時間 8 小時 |
接口配置 | USB 3.0（2 個）、LAN（LXI-C）、HDMI 輸出、觸發輸入 / 輸出、探頭補償信號接口 |
垂直靈敏度范圍（模擬） | 1mV/div - 10V/div（1MΩ 阻抗），20mV/div - 200V/div（50Ω 阻抗） |
垂直測量精度（模擬） | ±2.5%（典型值，25℃環境下，1mV/div - 10V/div 量程） |
機身尺寸（寬 × 高 × 深） | 約 350mm×155mm×330mm |
機身重量（不含電池） | 約 7.2kg |
工作環境溫度 | 0℃ - 40℃ |
存儲環境溫度 | -20℃ - 65℃ |
質保期限 | 3 年 |
功率電子調試：適用于開關電源、逆變器、電機控制器等功率設備研發，4 個模擬通道同步測量電壓 / 電流信號，12-bit ADC 精準捕捉紋波與尖峰，功率分析功能計算開關損耗、效率與諧波，輔助優化功率拓?fù)湓O(shè)計。
嵌入式系統開發：針對 MCU、FPGA 等嵌入式芯片開發，16 個數字通道監測邏輯控制信號，模擬通道捕獲供電電壓與外設接口信號（如 SPI/UART），InfiniiScan 觸發快速定位程序跑飛、時序偏差等故障，縮短調試周期。
射頻設計驗證：支持射頻前端模塊（如小功率射頻發射器、接收器）測試，1GHz 帶寬覆蓋中低頻射頻信號，頻譜視圖功能分析信號頻率分布與雜散，輔助驗證射頻模塊增益、噪聲系數與信號純度。
工業現場調試：適配工業變頻器、伺服驅動器、PLC 等設備現場維護，緊湊機身與 8 小時續航便于攜帶，多通道配置同步測量控制信號與功率信號，快速定位設備異常（如驅動信號缺失、功率模塊故障）。
汽車電子測試：用于車載電源模塊、車身控制模塊等汽車電子部件測試，模擬通道測量電源動態響應，數字通道監測 CAN/LIN 總線信號，協議解碼功能解析總線數據，確保部件符合汽車電子可靠性標準。
