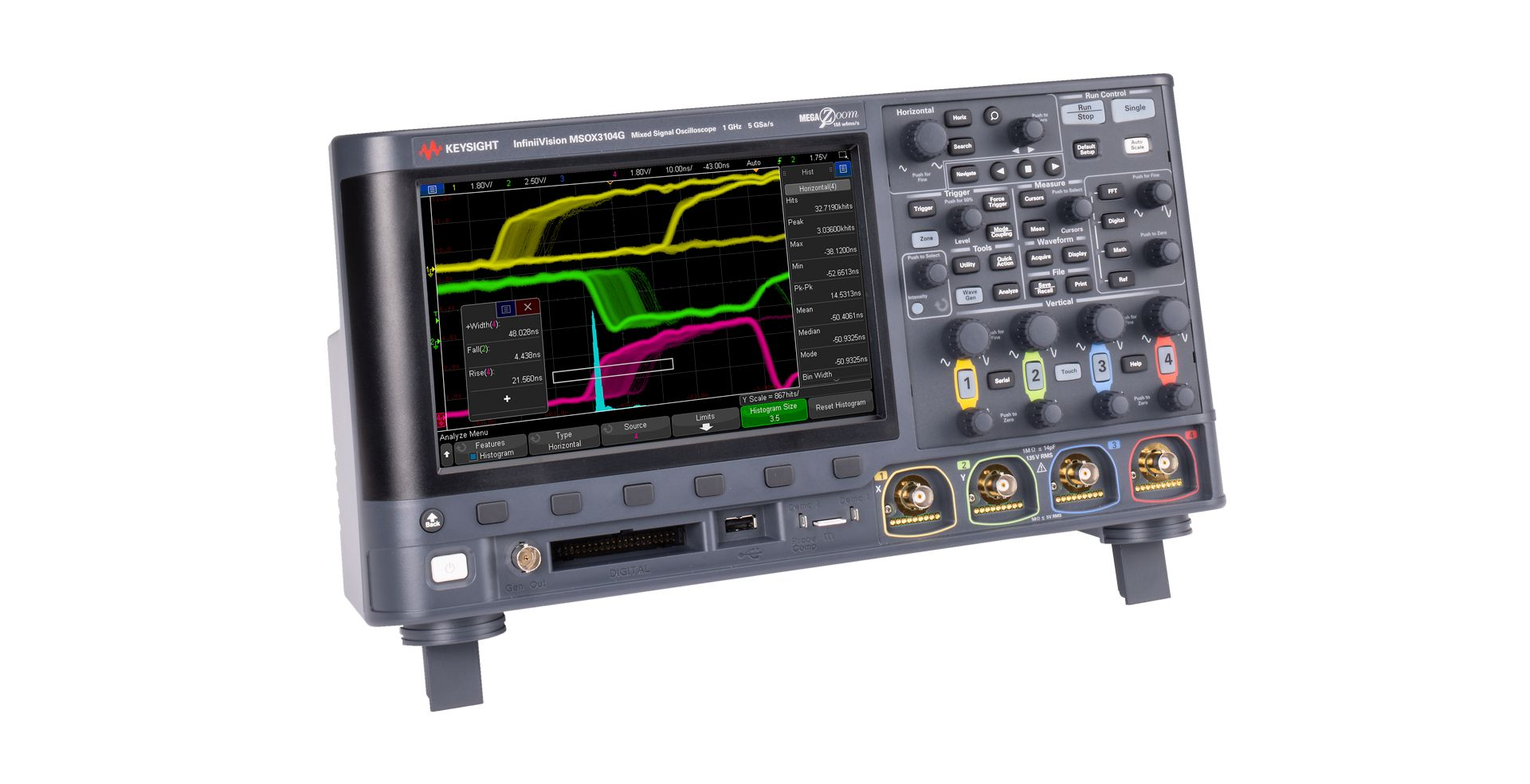

Keysight MSOX3052G 500MHz 混合信號示波器
Keysight MSOX3052G 500MHz 混合信號示波器
品牌名稱：是德科技（Keysight）
品牌定位：全球領先的電子測量技術與解決方案提供商，源于惠普（HP）測試測量業務，傳承數十年技術積淀。
核心優勢：專注于為電子、通信、航空航天等領域提供高精度、高可靠性的測試設備，助力客戶加速產品研發與性能驗證，推動行業技術創新。
高規格信號采集能力：500MHz 模擬帶寬覆蓋中高頻信號場景，4GSa/s 實時采樣率確保信號無失真還原，4 個模擬通道可同時采集多路模擬信號，16 個數字通道支持?jǐn)?shù)字信號并行觀測，實現 “模擬 + 數字” 信號同步分析。
多元先進分析功能：內置串行協議解碼（支持 I2C、SPI、UART 等主流協議），可快速定位通信故障；集成功率分析模塊，精準測量電壓、電流、功率參數；支持頻譜分析功能，無需額外設備即可完成信號頻域特性觀測。
高效操作體驗：采用緊湊式機身設計，節省實驗室空間；配備大尺寸高清顯示屏與直觀觸控界面，搭配自定義快捷按鍵，簡化復雜操作流程；支持?jǐn)?shù)據導出與云端存儲，方便測試報告整理與共享。
穩定可靠性能：采用是德科技專利信號處理技術，降低噪聲干擾，提升測量精度；機身材質與內部電路經過嚴苛環境測試，確保長期連續工作下的穩定性，減少設備維護成本。
規格類別 | 具體參數 |
帶寬 | 模擬通道：500MHz |
采樣率 | 實時采樣率：4GSa/s（所有通道） |
通道配置 | 模擬通道：4 個；數字通道：16 個 |
存儲深度 | 每通道最大存儲深度：20Mpts |
觸發功能 | 支持邊沿、脈沖、碼型、協議等多種觸發模式 |
分析功能 | 串行協議解碼（I2C/SPI/UART 等）、功率分析、頻譜分析、FFT 變換 |
顯示屏幕 | 10.1 英寸高清觸控屏（1280×800 分辨率） |
接口配置 | USB 3.0、LAN、GPIB（可選）、HDMI 輸出 |
工作環境 | 溫度：0℃-55℃；濕度：10%-90%（無冷凝） |
嵌入式系統調試：同步觀測嵌入式設備的模擬供電信號與數字控制信號，通過協議解碼快速排查 I2C/SPI 通信異常，定位 CPU、傳感器等模塊故障。
電源完整性測試：測量電源模塊的輸出電壓紋波、負載電流變化，分析電源噪聲對電路性能的影響，優化電源設計穩定性。
高速數字設計驗證：針對 DDR、PCIe 等高速數字接口，捕捉信號時序波形，檢測信號過沖、抖動等問題，確保接口符合行業規范。
工業電子測試：適用于工業控制器、變頻器等設備的信號測試，觀測模擬量采集信號、數字控制信號的動態變化，驗證設備在復雜工況下的運行可靠性。
高校科研與教學：為電子信息類專業提供高精度測量工具，助力學生掌握示波器操作、信號分析等技能，支持科研項目中的信號特性研究。
