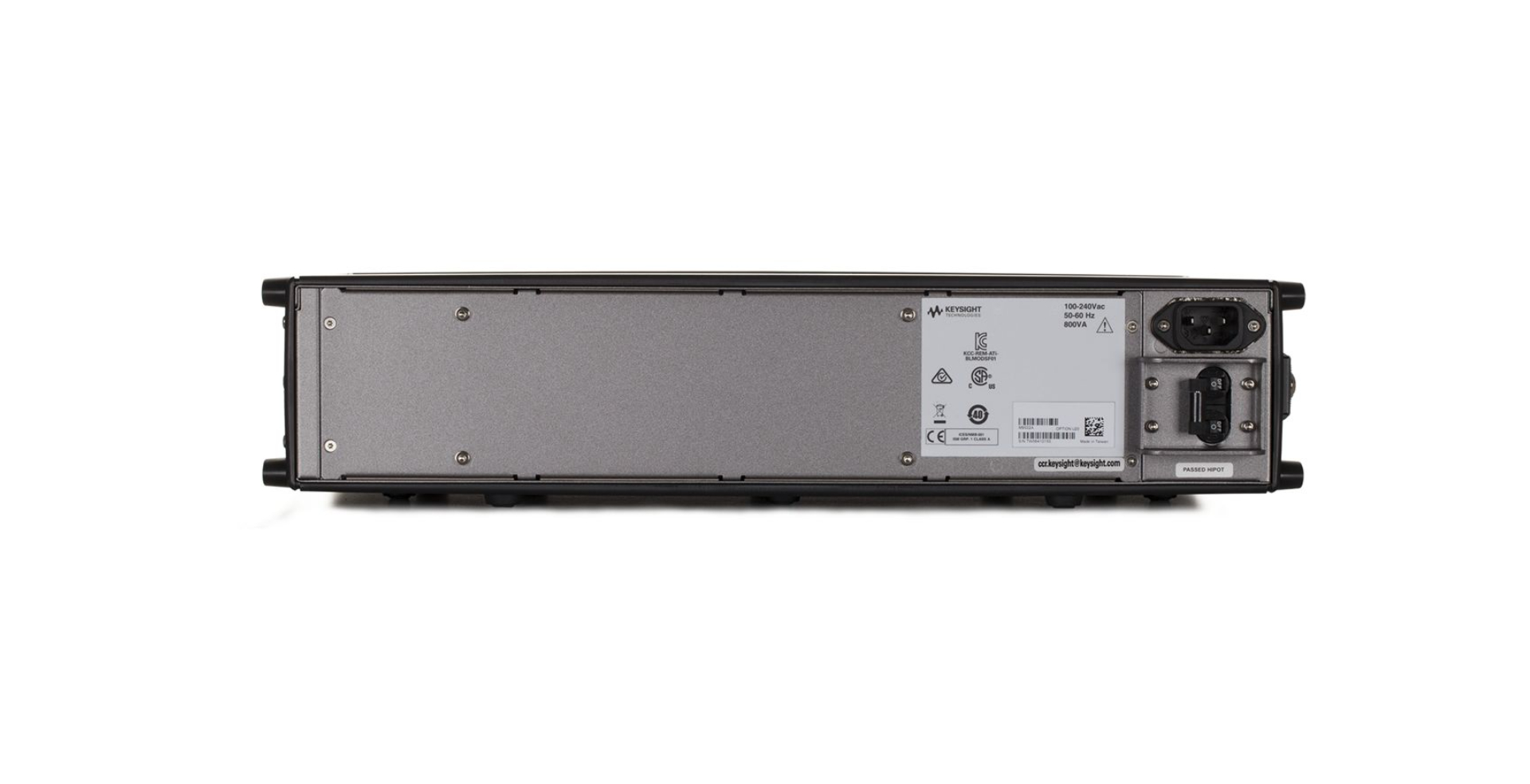

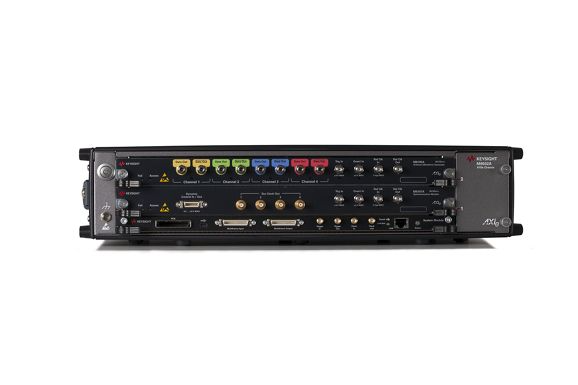

Keysight M8195A 任意波形發生器

主要特性：

Keysight M8195A 是單插槽 AXIe 高速任意波形發生器，每模塊最多 4 通道，采樣率 65 GSa/s、模擬帶寬 25 GHz、8 位垂直分辨率，支持單端 1 Vpp / 差分 2 Vpp 輸出與 -1.0～+3.3 V 直流偏置。內置嵌入式 DSP 與 3 級序列器，支持實時信號與損傷生成、波形乒乓加載，內存可擴至 16 GSa，適配 PRBS7–PRBS31 長碼型。通過 M8197A 可同步 4 模塊 16 通道，通道間相位差 <50 fs，適配 32 GBaud 高速數字、PAM4、相干光通信與雷達信號仿真，滿足研發、驗證與產線自動化測試。

獲取報價

你的位置：首頁

產品中心

Keysight M8195A 任意波形發生器

概述

（一）品牌相關介紹

該儀器所屬品牌長期深耕電子測試測量領域，專注為高速數字、光通信、半導體與航空航天等行業提供可靠的測試解決方案，其產品以高帶寬、高采樣率與靈活擴展能力獲得行業認可。M8195A 聚焦高速信號生成，適配 32 GBaud 及以上高速接口、相干光通信與雷達信號仿真，滿足從研發到量產的全周期測試需求。

（二）產品特點

超高速與寬帶寬：采樣率 65 GSa/s、模擬帶寬 25 GHz，上升 / 下降時間（20%/80%）典型值 18 ps，適配超短脈沖與寬帶線性調頻信號生成。
高通道密度與同步：?jiǎn)文K 1–4 通道（軟件可升級），通過 M8197A 同步 4 模塊 16 通道，通道間相位差 <50 fs，滿足多端口器件并行測試與相位敏感應用。
實時信號與損傷生成：嵌入式 DSP 支持實時生成波形與損傷（抖動、ISI、噪聲、PAM-n 非等間距電平），3 級序列器與乒乓加載支持長信號場景，無需中斷播放。
靈活內存與碼型支持：內存可從 2 GSa 擴至 16 GSa，支持 PRBS7–PRBS31 長碼型，適配高速數字接口的 BER 與信號完整性測試。
多功能信號生成：支持 NRZ/PAM4/PAM8/DMT、HDMI/C-PHY/D-PHY 協議信號，提供可變過渡時間與脈沖成形濾波器，適配高速數字與光通信 I/Q 信號生成。
高效校準與系統集成：內置頻率 / 相位響應校準與夾具去嵌入，兼容 SCPI 指令集，支持外部觸發與參考源同步，適配自動化測試平臺與外部系統集成。

（三）產品規格

項目	參數值
采樣率	65 GSa/s（每模塊最多 4 通道）
模擬帶寬	25 GHz
垂直分辨率	8 位
通道配置	1/2/4 通道（軟件可升級）
輸出幅度	單端 1 Vpp，差分 2 Vpp
直流偏置	-1.0～+3.3 V
上升 / 下降時間（20%/80%）	典型值 18 ps
內存容量	標配 2 GSa，可擴至 16 GSa
多模塊同步	最多 16 通道（4 模塊），通道間相位差 <50 fs
序列與加載	3 級序列器，支持波形乒乓加載
支持碼型	PRBS7–PRBS31
最大波特率	32 GBaud
控制接口	LAN、USB、GPIB、觸發 I/O、參考源 I/O

（四）應用場景

高速數字接口測試：生成 NRZ/PAM4/PAM8 信號，支持 32 GBaud 及以上速率，注入抖動、ISI、噪聲等損傷，適配 SerDes、MIPI C?PHY/D?PHY 與 HDMI 等高速接口的 BER 與信號完整性驗證。
相干光通信測試：生成兩路獨立 I/Q 基帶信號（4 通道），支持 32 GBaud 相干光通信，適配光模塊與光器件的研發與驗證。
雷達與衛星通信：生成超短脈沖、寬帶線性調頻與相位編碼信號，支持脈沖射頻分析，適配雷達模塊、衛星通信與電子戰設備的信號仿真與性能測試。
半導體與高速組件：提供高帶寬、低抖動信號，用于高速 DAC/ADC、放大器與高速連接器的特性測試與極限驗證。
科研與教育：生成嚴格數學定義的任意波形、超短脈沖與寬帶線性調頻，適配物理、化學與電子研究中的信號激勵需求。
產線自動化測試：支持多通道同步與實時損傷生成，兼容 SCPI 與自動化測試平臺，提升高速數字與光通信組件的量產測試效率。
