一、品牌介紹
R&S（羅德與施瓦茨）源自德國，是全球電子測試測量領域的頂尖品牌，擁有近百年技術積淀，在射頻、微波及高頻信號分析領域樹立行業標桿。品牌以“精準賦能創新”為核心，聚焦通信、航空航天、國防電子、半導體等高端領域，提供兼具高靈敏度、高穩定性與易用性的全場景測試解決方案。FSWP系列作為其相位噪聲分析旗艦產品線，憑借一體化設計與前沿互相關技術，成為全球高端信號源及組件測試的首選設備，深受科研人員與工程師信賴。

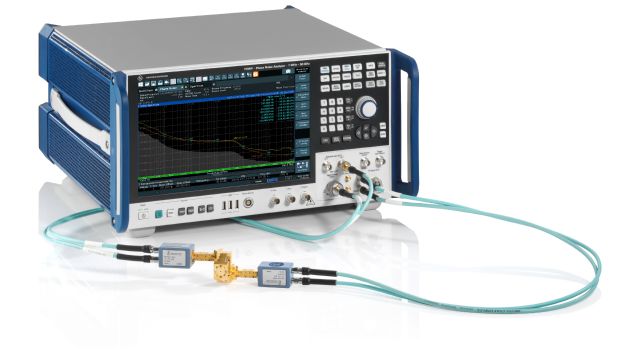

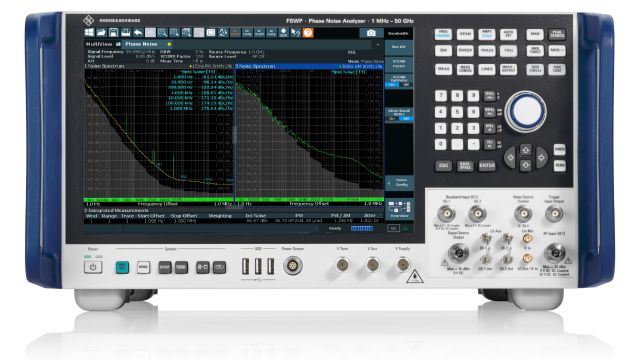

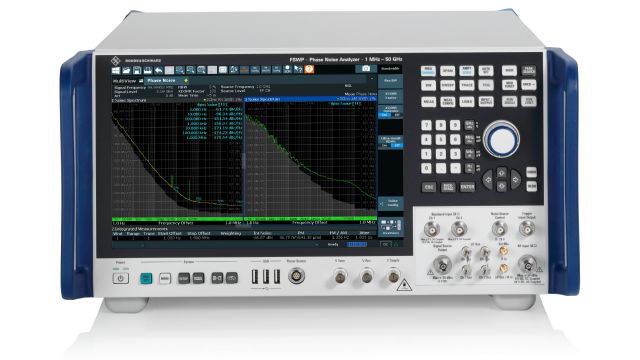

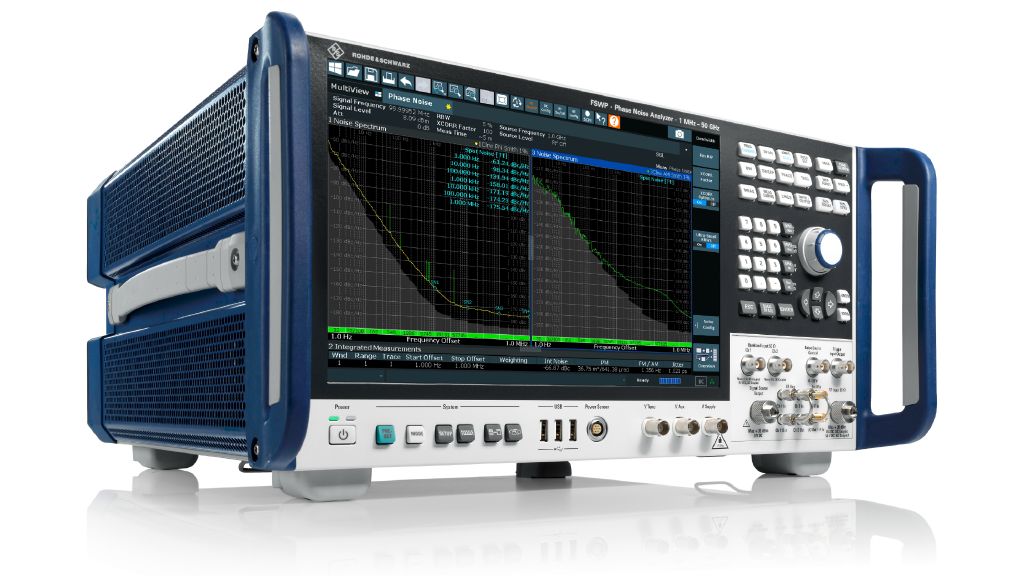

二、產品特點
超高靈敏度測量：搭載極低噪聲內部參考源與互相關技術，選配第二條接收路徑可提升靈敏度25dB，1GHz載波10kHz頻偏時典型相位噪聲達-172dBc(1Hz)，10GHz載波同頻偏下達-153dBc(1Hz)，快速捕獲高穩定源波動。
多參數同步檢測：支持相位噪聲與調幅噪聲同步測量，調幅噪聲測量準確度遠超傳統二極管檢波器，可一鍵完成脈沖源相位噪聲測試，無需復雜配置，兼顧殘余噪聲與附加噪聲分析。
一體化集成設計：集成相位噪聲分析儀與高端頻譜分析儀，覆蓋1MHz-26.5GHz頻率范圍，80MHz信號分析帶寬，DANL低至-156dBm(1Hz)，25dBm典型TOI，實現高動態范圍信號分析。
VCO專屬測試能力：內置低噪聲內部直流源，可直接為VCO供電并控制，支持自動VCO特性測量，精準分析相位噪聲與調諧電壓關聯關系及8GHz寬跳頻瞬態特性。
高效便捷操作：12.1英寸觸摸屏搭配扁平化設計，支持多窗口并行顯示與多應用同步運行，總測量不確定度低（3.6GHz以下＜0.2dB），SCPI記錄器簡化自動化代碼生成，兼顧科研與量產需求。
三、產品規格
頻率范圍：1MHz-26.5GHz（射頻輸入），相位噪聲測量頻偏最高300MHz，純噪聲測量頻偏最高1GHz
相位噪聲性能：1GHz/10kHz頻偏典型值-172dBc(1Hz)，10GHz/10kHz頻偏典型值-153dBc(1Hz)，支持SSB相位噪聲、雜散信號、時間抖動等參數測量
分析帶寬：標準80MHz信號分析帶寬，跳頻瞬態分析帶寬最高8GHz
動態范圍：DANL低至-156dBm(1Hz，無噪聲抵消)，三階交調（TOI）典型值25dBm
測量精度：總測量不確定度＜0.2dB（3.6GHz以下），＜0.3dB（8GHz以下）
核心功能：支持相位/調幅噪聲同步測量、脈沖源一鍵測試、自動VCO表征、跳頻瞬態分析
操作配置：12.1英寸觸摸屏，支持多點觸控與多窗口顯示，兼容SCPI指令與遠程控制
供電與接口：內置低噪聲直流源（用于VCO測試），配備LAN、USB、GPIB等接口
測量速度：高-speed數字架構，對高穩定源的相位噪聲測量僅需數秒完成
四、應用場景
振蕩器與合成器研發：適用于VCO、OCXO、DRO、合成器等器件的相位噪聲、調幅噪聲及殘余噪聲測試，助力高端振蕩器性能優化。
航空航天與國防電子：適配雷達系統、制導設備、機載通信設備的信號源測試，精準捕獲高穩定源的微弱相位波動，滿足嚴苛軍工標準。
無線通信元器件測試：用于通信基站振蕩器、射頻模塊的相位噪聲與瞬態特性測試，保障5G、衛星通信系統的信號穩定性。
量產質量管控：憑借高速測量能力與自動化適配性，集成至生產線，實現VCO、合成器等器件的批量相位噪聲校準與性能篩查。
高校與前沿科研：作為高頻電子實驗室核心設備，支持脈沖信號、跳頻瞬態等復雜場景測試，適配振蕩器技術、雷達系統等前沿科研項目。
