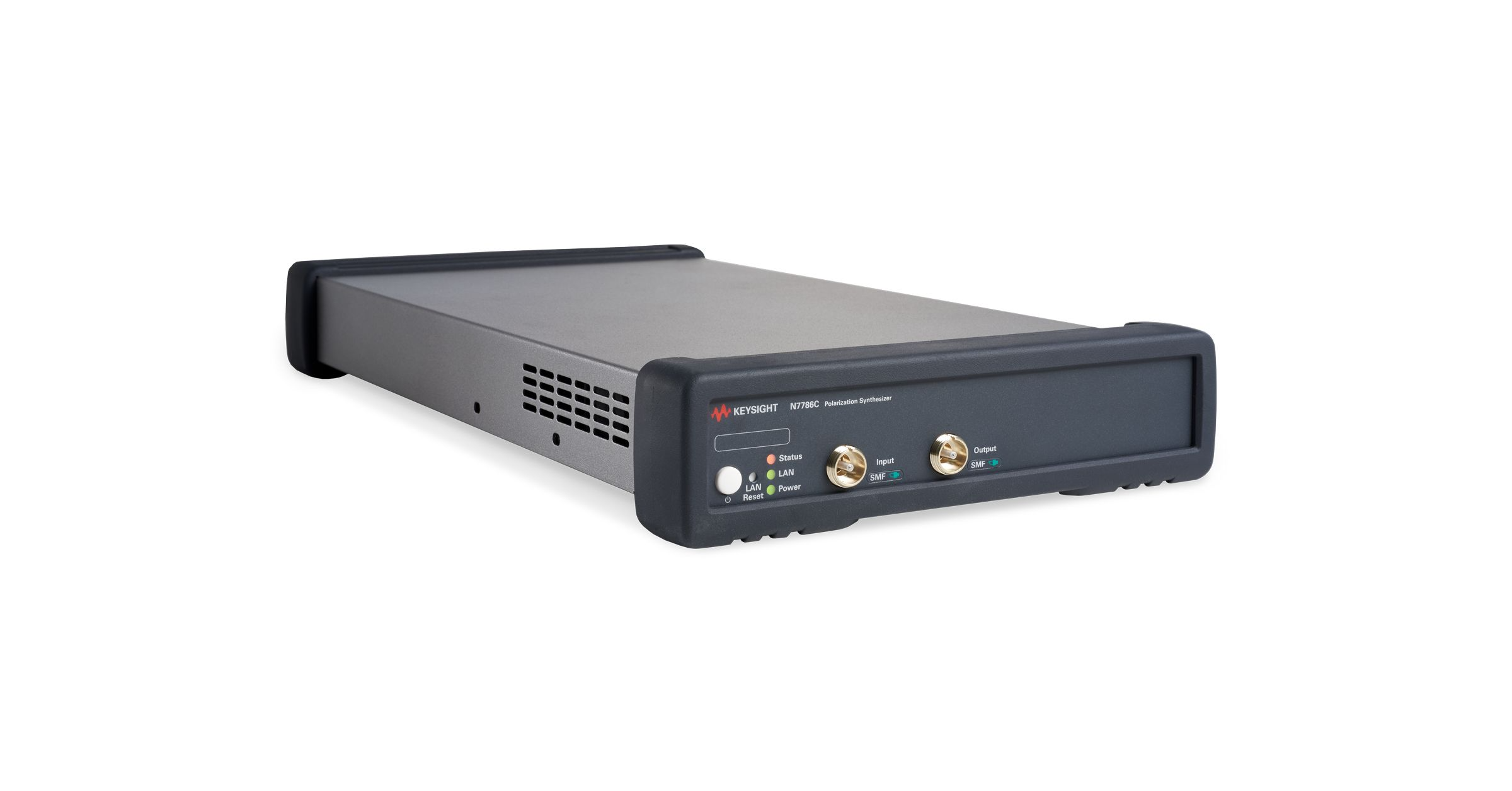

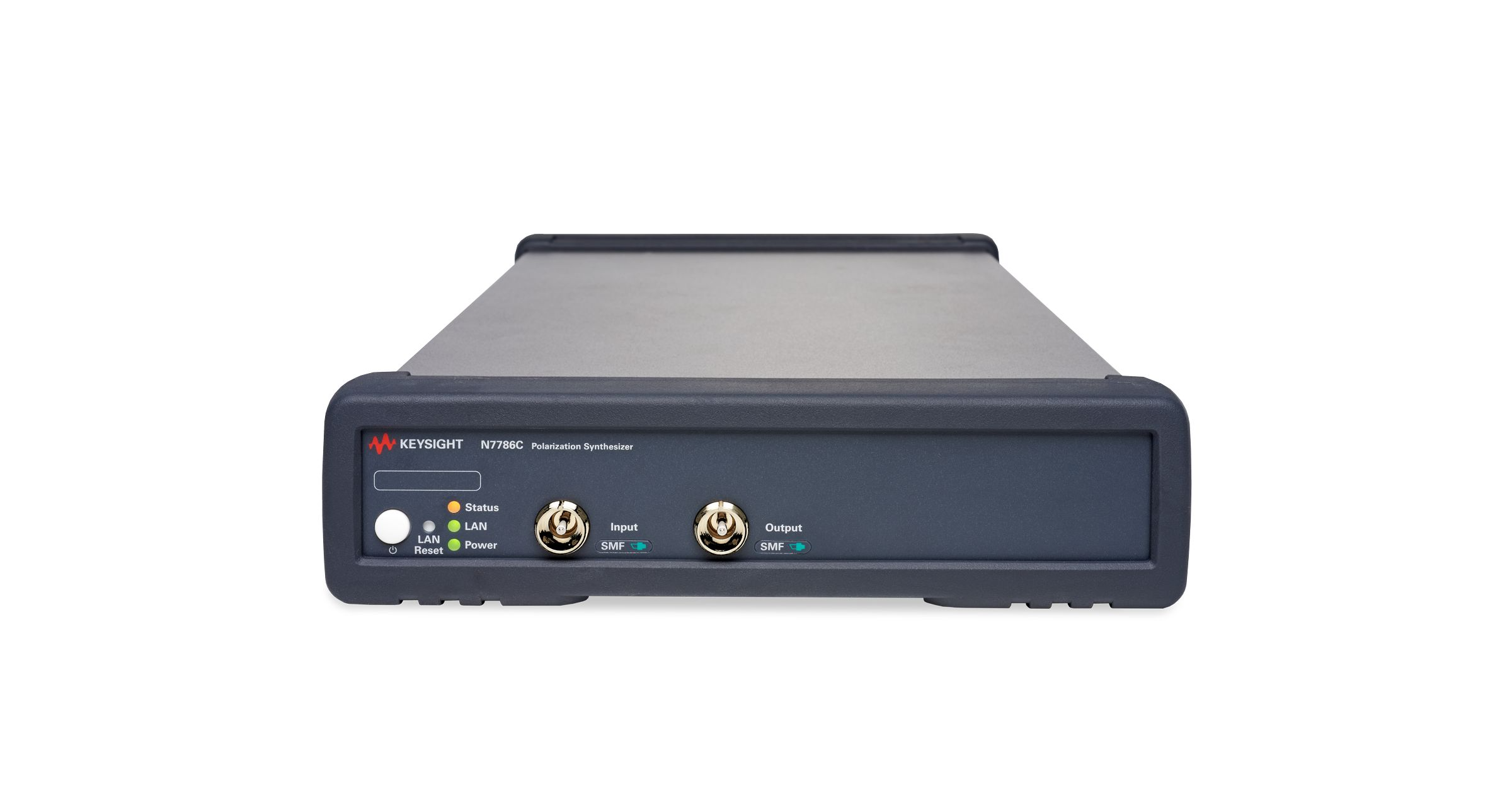

是德科技KEYSIGHT N7786C偏振綜合儀 - 多模式偏振控制高速精準分析光通信測試解決方案

主要特性：

KEYSIGHT N7786C偏振綜合儀是光通信偏振測試領域的核心設備，集成高速偏振控制器與分析儀，可實時監測輸出信號并反饋調節。設備涵蓋偏振穩定、快速SOP開關、隨機擾碼、高速分析四大核心模式，SOP循環切換速率超40kHz，全龐加萊球覆蓋僅需幾毫秒，采樣率高達1MSa/s。1240-1650nm寬波長適配標準單模光纖，無活動光學部件設計提升耐用性與穩定性。支持SCPI編程與VISA資源適配，可與N7778C可調諧激光源、功率計等設備聯動，為光器件研發、系統驗證提供高效一體化偏振測試解決方案。

獲取報價

你的位置：首頁

產品中心

是德科技KEYSIGHT N7786C偏振綜合儀 - 多模式偏振控制高速精準分析光通信測試解決方案

概述

一、產品差異化優點

多模式集成一體化：集成偏振控制器、偏振分析儀雙重核心功能，支持穩定、開關、擾碼、分析四大工作模式，無需額外搭配設備，滿足多場景偏振測試需求，簡化測試流程。
高速偏振切換與分析：SOP單次切換僅需幾微秒，循環速率超40kHz，全龐加萊球覆蓋僅需幾毫秒；采樣率最高1MSa/s，可實現高速精準的偏振態捕獲與分析，大幅提升測試效率。
高穩定性與耐用性：采用無活動光學部件設計，結構堅固抗干擾，可適應復雜測試環境；支持“設置后不管”模式，輸入SOP波動漂移時仍能維持穩定輸出，保障測試數據一致性。
靈活適配與系統集成：配備LAN、USB雙接口，兼容新SCPI命令集與VISA資源，可與光通信應用軟件套件聯動執行單次掃描頻譜PDL測量；支持與可調諧激光源、功率計等設備協同工作，適配自動化測試系統。
寬場景適配特性：工作波長覆蓋1240-1650nm，適配標準單模光纖傳輸；支持斯托克斯參數定義輸出SOP、自定義SOP序列切換，精準匹配不同測試場景的偏振控制需求。

二、產品詳細參數

核心型號：KEYSIGHT N7786C 偏振綜合儀
工作波長范圍：1240 nm - 1650 nm
核心組件：高速鈮酸鋰偏振控制器、偏振分析儀
工作模式：偏振穩定器、SOP開關、傳統擾碼器、偏振分析儀
SOP切換速度：單次切換幾微秒
SOP循環速率：超過40 kHz
SOP序列循環速度：最高100 kSOPs/s
龐加萊球覆蓋時間：幾毫秒
采樣率（偏振分析模式）：最高1 MSa/s
適配光纖類型：標準單模光纖（SMF）
控制接口：LAN接口、USB接口
編程支持：新SCPI命令集，支持VISA資源
聯動功能：兼容光通信應用軟件套件（PAS），可與可調諧激光源、功率計等聯動
機械特性：1個機架單元高，緊湊設計
光學特性：無活動光學部件
觸發功能：支持電子觸發輸入（擾碼器與外部事件同步）
輸出SOP定義方式：設置后不管、斯托克斯參數定義、自定義序列

三、應用場景

光器件偏振特性測試：用于光濾波器、光放大器、光開關等器件的偏振相關損耗（PDL）、偏振模色散等特性測試，可與可調諧激光源聯動執行單次掃描頻譜PDL測量，精準捕獲器件偏振響應特性。
光通信系統驗證：適配DWDM系統、光纖傳輸網絡等場景的偏振穩定性驗證，可穩定輸出偏振態（SOP），抵御輸入偏振波動漂移，保障系統傳輸性能，快速定位偏振相關故障。
光發射機研發制造：用于光發射機、光模塊的研發與批量生產測試，高速SOP切換與循環功能可模擬復雜偏振場景，驗證設備在不同偏振態下的工作穩定性，提升產品可靠性。
實驗室科研與方案驗證：適用于高校、科研機構光電子領域科研項目，支持自定義SOP序列與高速采樣分析，可滿足偏振控制算法研發、新型光器件性能驗證等前沿科研需求。
多設備協同測試：與N7778C可調諧激光源、N774xC多端口功率計等設備聯動，為濾波器阻帶/通帶測量、光鏈路整體性能測試提供更佳波長掃描準確度與動態量程，適配一體化測試方案。
