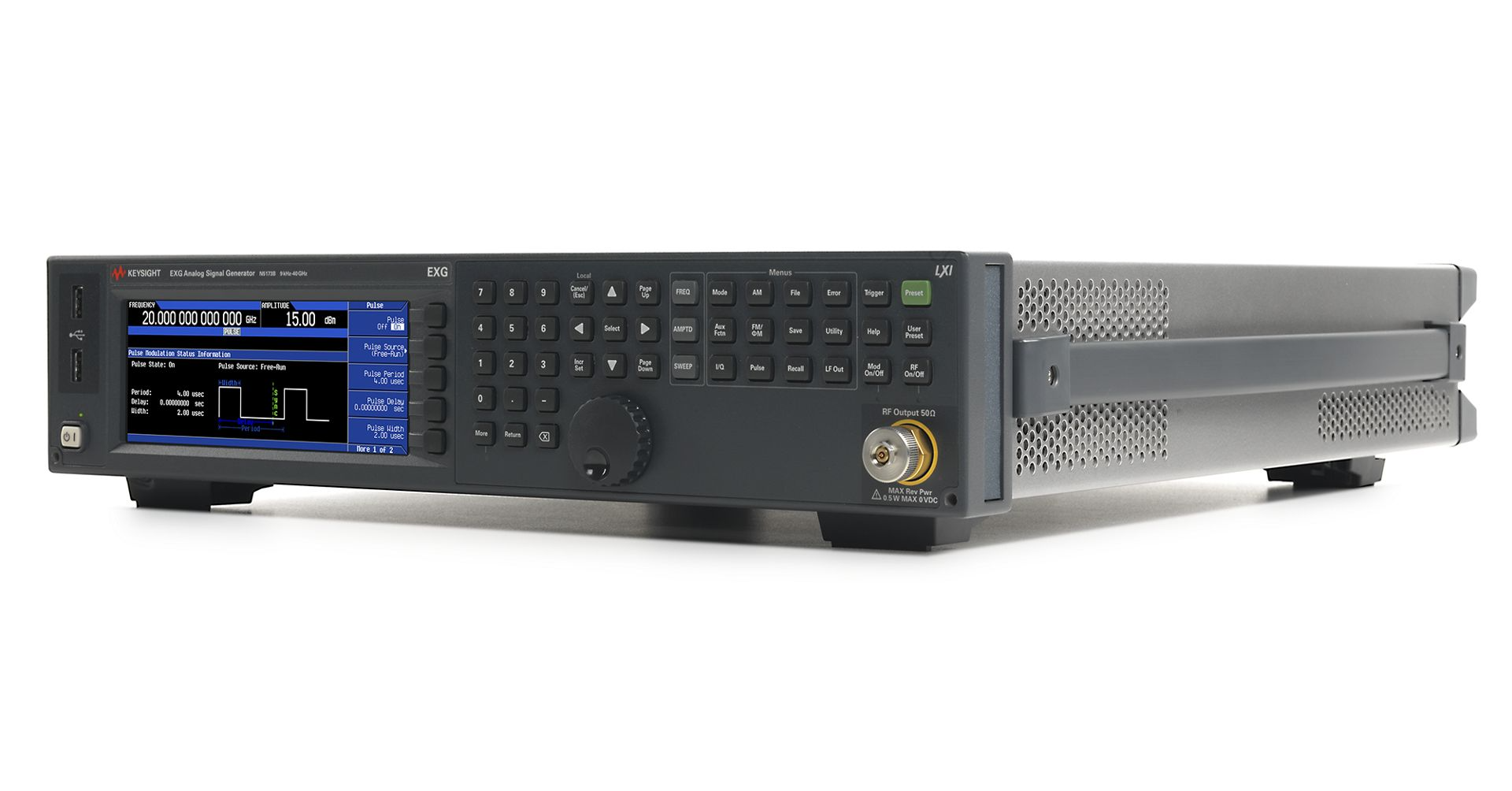

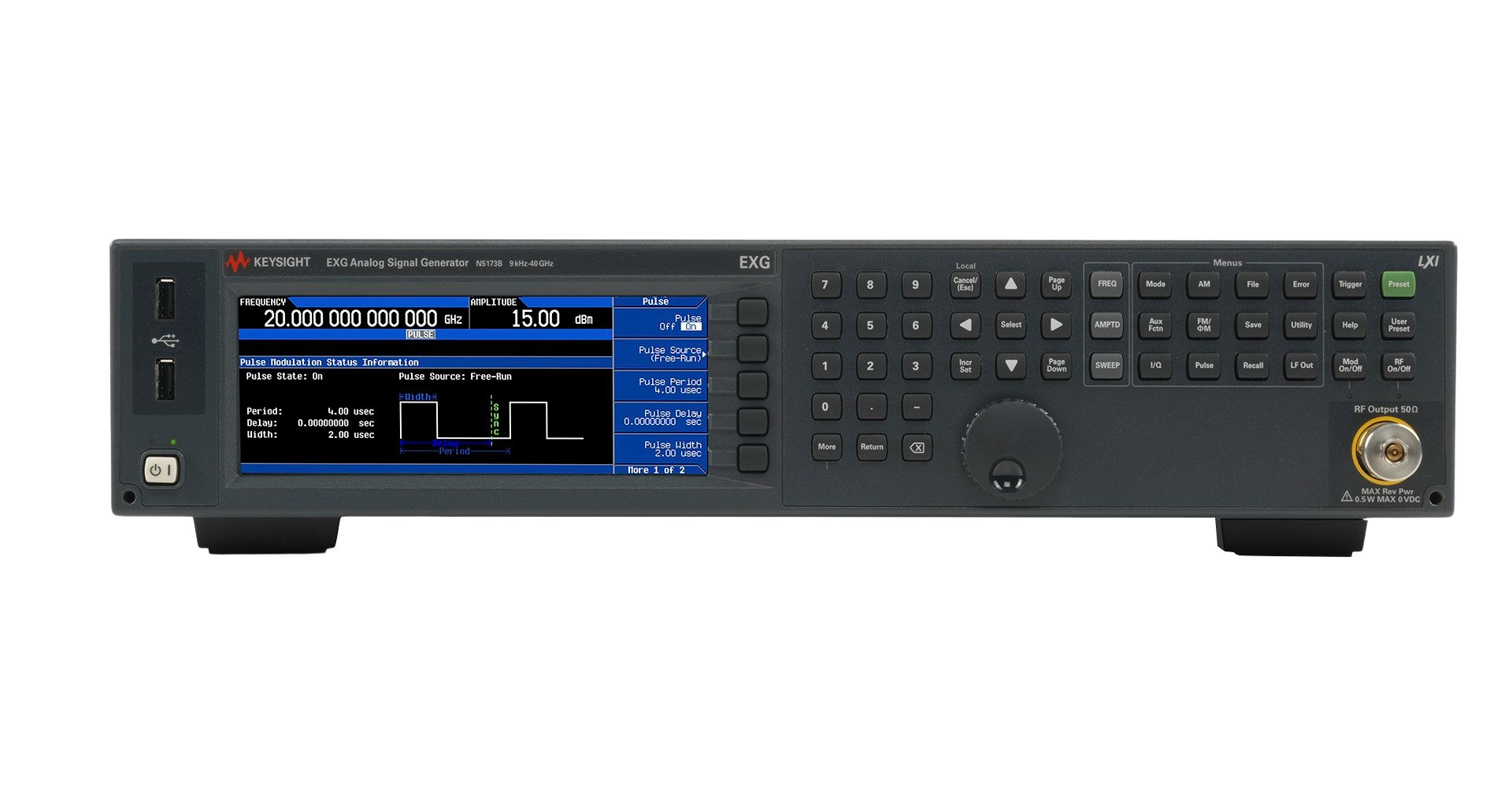

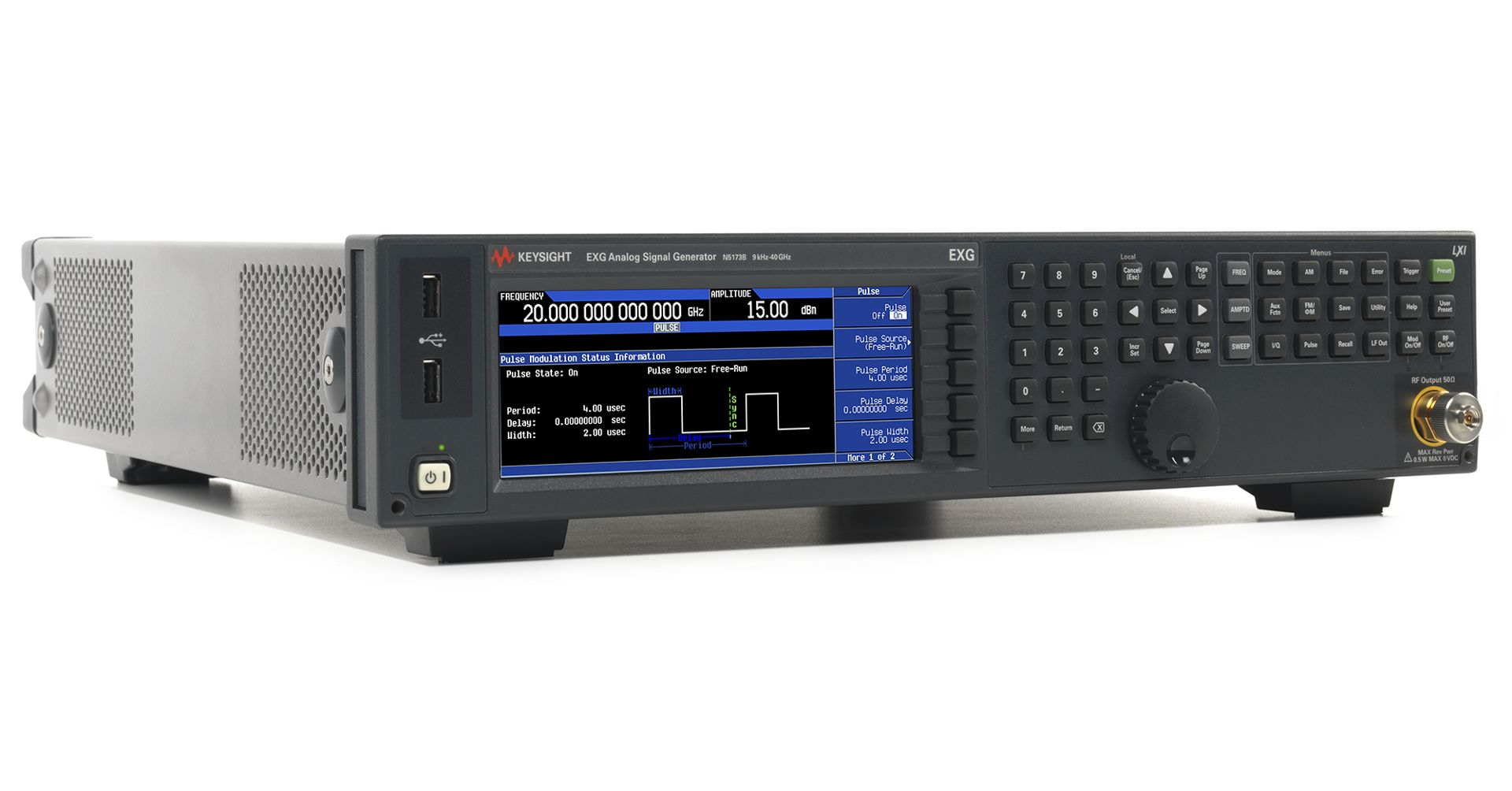

KEYSIGHT N5173B 9kHz–40GHz 微波模擬信號發生器低相噪高穩定快速切換器件測試優選

主要特性：

KEYSIGHT N5173B 是是德科技面向微波測試領域的經濟型高性能模擬信號發生器，覆蓋 9 kHz 至 40 GHz（可選 13/20/31.8/40 GHz 頻段），以低相噪、高穩定、快切換為核心優勢。支持多種模擬調制，內置步進衰減器與 OCXO 參考源，可精準完成濾波器、放大器、接收機等器件的參數表征，也可作為 LO 上變頻源或 CW 阻塞信號源。多接口兼容自動化測試系統，向后兼容 ESG/MXG/PSG 等系列，廣泛支撐 5G/6G、衛星通信、雷達、微波組件的研發驗證與批量測試。

獲取報價

你的位置：首頁

產品中心

KEYSIGHT N5173B 9kHz–40GHz 微波模擬信號發生器低相噪高穩定快速切換器件測試優選

概述

一、產品差異化優點

超寬頻覆蓋，單臺覆蓋多波段：9 kHz–40 GHz 全頻段覆蓋，可選 13/20/31.8/40 GHz 配置，滿足 L 至 Ka 波段微波測試需求，無需多臺儀器切換。
低相噪 + 高穩定，信號純凈可靠：10 GHz/20 kHz 偏移相噪低至 - 101 dBc/Hz，標配 OCXO（老化率 5×10?1?/ 天），保障長期頻率穩定與信號純度。
600 μs 快切換，提升測試吞吐量：數字步進與列表掃描模式下 < 600 μs 頻率切換速度，大幅縮短批量測試時間，提升產線效率。
高功率 + 全衰減，測試靈活精準：20 dBm 標準輸出功率，115 dB 步進衰減器（0.1 dB 分辨率），精準適配不同功率電平測試需求。
多調制支持，功能全面：支持 AM/FM/PM/ 脈沖 / 脈沖串調制，滿足接收機、放大器等器件的調制特性測試。
多接口兼容，自動化便捷：LAN (1000BaseT)/GPIB/USB 2.0 接口，支持 LXI、SCPI、IVI-COM、MATLAB 驅動，無縫融入自動化測試系統。
向后兼容，保護投資：兼容 ESG、MXG、PSG、8648x 等系列信號發生器，降低系統升級成本。
緊湊設計，部署靈活：2U 機架式設計，節省測試臺空間，適配實驗室與產線多種部署場景。

二、產品詳細參數

參數類別	具體參數
頻率范圍	9 kHz – 13/20/31.8/40 GHz（可選配置）
頻率分辨率	0.001 Hz
輸出功率	20 dBm（標準，50 Ω）
步進衰減器	115 dB（0.1 dB 分辨率，可選）
相位噪聲	-101 dBc/Hz @10 GHz, 20 kHz offset（典型）
頻率切換速度	<600 μs（步進 / 列表掃描模式）
頻率穩定度	OCXO：老化率 5×10?1?/ 天（標配）
調制方式	AM、FM、PM、脈沖、脈沖串（需選件支持）
射頻連接器	2.4 mm（公頭，40 GHz 配置）/3.5 mm（公頭，低頻配置）
控制接口	LAN (1000BaseT)、GPIB、USB 2.0（支持 LXI）
兼容傳感器	Keysight USB 功率傳感器（嵌入式顯示 + SCPI 控制）
外形尺寸	2U 機架式（標準 19 英寸）
供電	100/120/220/240 VAC，50/60 Hz

三、應用場景

微波器件參數測試：濾波器、放大器、混頻器、衰減器、開關等無源 / 有源器件的增益、插損、回損、諧波、調制特性測試，精準表征器件性能。
接收機測試與驗證：5G/6G 基站、衛星通信接收機、雷達接收機的靈敏度、動態范圍、阻塞特性、抗干擾能力測試，提供純凈 CW 與調制信號源。
LO 上變頻與微波鏈路測試：微波回程鏈路、衛星通信鏈路的 LO 上變頻信號生成，驗證鏈路傳輸性能與頻率轉換效率。
CW 阻塞與干擾測試：模擬接收機工作環境中的 CW 阻塞信號與干擾信號，測試接收機在復雜電磁環境下的工作穩定性。
高穩定系統參考源：作為測試系統的高穩定頻率參考源，為示波器、頻譜儀、網絡分析儀等儀器提供 10 MHz 參考時鐘，提升系統測試精度。
產線批量測試與校準：微波組件、射頻模塊的出廠功率、頻率、調制特性篩查與校準，通過自動化測試系統實現批量一致性測試，保障產品質量。
科研與實驗室研發：高校、科研院所微波電路、射頻系統、新型通信技術研究中的信號生成與測試，為前沿技術研發提供可靠信號源支撐。
