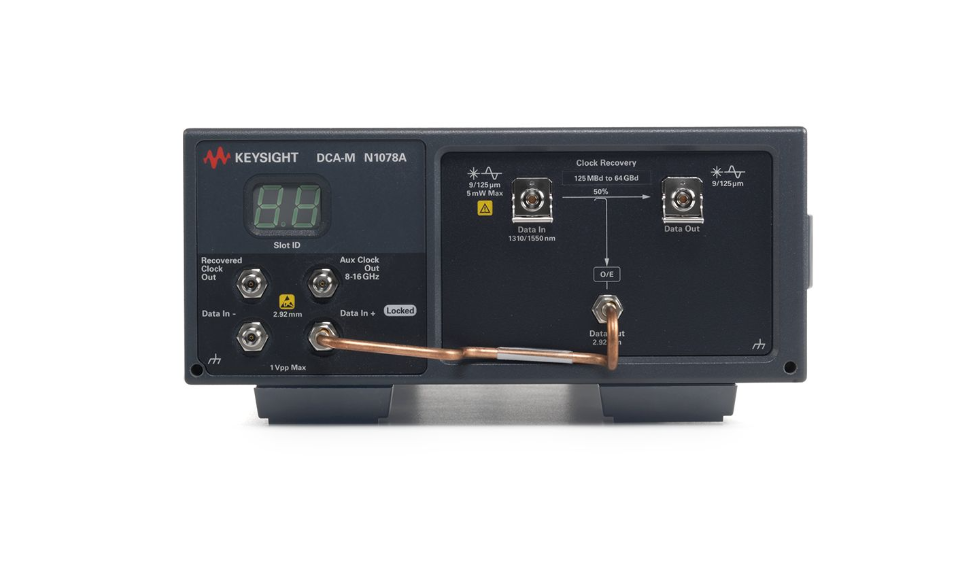

keysight N1078A 光/電時鐘恢復模塊為從 125 MBd 到 64 GBd 的 PAM4 和 NRZ 單模光信號及電信號提供符合標準的時鐘恢復功能

• 型 號：N1078A

• 名 稱：光/電時鐘恢復

• 品 牌：是徳(KEYSIGHT)

• 分 類：通用電子測試 > 光/電時鐘恢復

• 產品屬性：主機

功能

• 擁有 125 MBd 至 64 GBd 數據速率范圍（連續），支持光/電 NRZ 和 PAM4 數據信號

• 具有可調峰值和環路帶寬（高達 20 MHz），能夠提供符合標準的時鐘恢復（“理想 PLL”）

• 內置可變均衡器（選件 EVA）可鎖定質量下降的信號（“閉合眼圖”）

• 使用抖動頻譜分析功能（選件 JSA），可深入分析抖動的根本原因

• 使用 N1010300A FlexPLL 應用軟件和 N1081PLCA PCI Express PLL 測試應用軟件，可執行符合標準的 PLL 帶寬和峰值測量

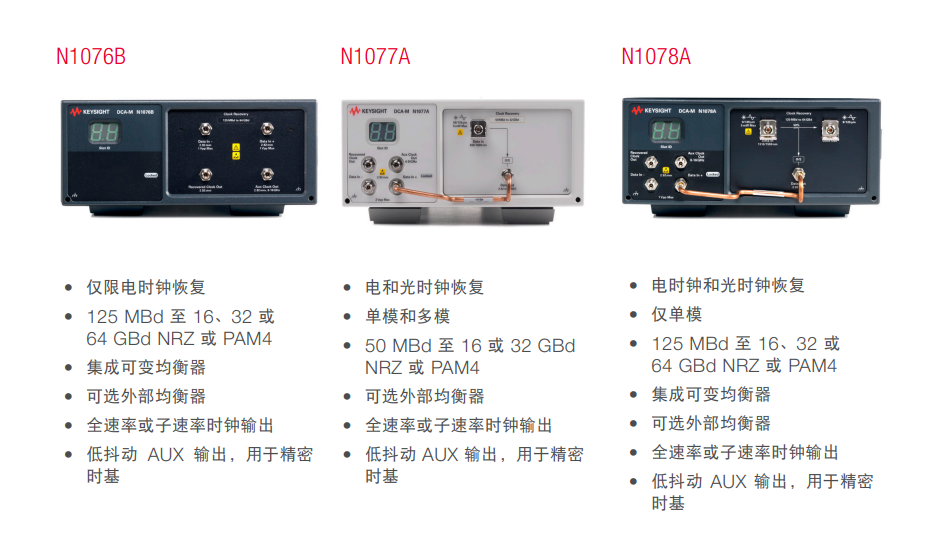

用于光和電的波形分析，N1076B電時鐘恢復到64GBd，N1077A光/電時鐘恢復到64GBd。N1077A光/電時鐘恢復可達32GBd，N1078A光/電時鐘恢復可達64GBd。32 GBd，以及N1078A光學/電學時鐘恢復高達64 GBd，提供了時鐘恢復解決方案。

Keysight 的時鐘恢復解決方案提供了一個廣泛的數據速率范圍，是許多計算機、數據通信和通信領域發射器和接收器測試設置的理想選擇。發射器和接收器測試設置的理想選擇，用于計算機、數據通信和通信標準。Keysight Technologies提供了電氣時鐘恢復解決方案，為電學非歸零（NRZ）和脈沖振幅調制4級(PMP)提供時鐘恢復功能。幅度調制4級（PAM4）信號的時鐘恢復功能。

Keysight Technologies, Inc.的光/電時鐘恢復器將電時鐘恢復與放大的光-電（O/E）轉換器整合在一起。

時鐘恢復與一個放大的光-電(O/E)轉換器相結合，使其能夠適用于電和光應用。它可以同時適用于電和光的應用?？蛇x的集成光分路器可選的集成光分路器，它簡化了設置，提高了使用的便利性。所有型號都包括可調的環路帶寬和可選擇的峰值，并提供高靈敏度和低內在抖動性能，確保最佳的測量精度。準確度?？蛇x的抖動頻譜分析（JSA）功能可以深入了解抖動頻譜分析（JSA）功能提供了對低頻抖動的幅度和分布的深入了解，這對解決過度抖動的根本原因很有幫助，排除過度抖動的根本原因。從閉眼中恢復時鐘： N1076B的電時鐘恢復包括兩個電輸入上的集成可變均衡器，以便能夠打開閉合的眼睛。
